CATV分配放大器的结构原理

　　分配放大器也称楼椽放大器，一般作为分配线路的末级放大-输出较高电平来带用户。
　　
　　由于其高输出、低失真，有良好的带内平坦度，因而在分配网络中应用较多。下面谈谈分配放大器的结构。
　　
　　一、电源部分
　　

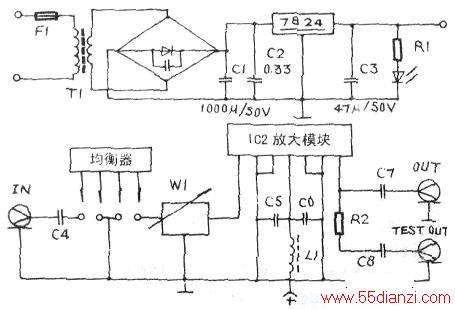

　　由变压、整流、稳压等电路组成。由于放大器中信号放大模块供电电压为24V．所以三端稳压器以稳压性能优良、外围电路简单被广泛应用在分配放大器电源部分。典型电路如上图所示。一般是由于市电电压瞬间冲击或雷击，恒保险管F1烧断以及7824损坏。值得注意的是，C3容量减少或开路会使交流声窜入系统，对射频信号进行调制，在图像上出现或白或黑的条纹干扰。另外，采用集中供电型的分配放大器，比较常见的是变压器烧坏。在使用时应注意选择唯确的电压档位，如输出电压过高或过低，不是变压器烧坏就是稳压块稳压性能变差。
　　
　　二、信号放大部分
　　
　　此部分以信号放大模块为核心。信号经插入式均衡器、可调衰减器W1到放大模块放大后输出，如下图所示。出现无信号或信号弱时，可用场强仪逐一测量从放大器输入口到输出口之间各部分电平，就能很快找出故障点。有时会发现放大器输出电平正常，而图像上有交互调干扰。这往往是放大横块本身指标恶化，使信号产生非线性失真。维修这类故障最简单的方法，就是采用彩电配适当的分支器观察各部分信号质量，一目了然。有条件的话，用带监视的场强仪检测更为方便。由于本部分处理的是高频信号，在检测元器件时（如高频衰减电位器、放大模块等）应采用代换法进行。
