该机末级功放采用了14只抽屉式1kW功放单元盒插件，热插拔方便维修。由10mW激励单元输出的射频信号经分配器分配为14路信号，分别送至14只1kW功放单元盒输人口，经功率放大后再由功率合成器合成，输出10kW功率至发射天线。每个功放模块由2只BLF278管组成，三个模块共有6只功放管，每只BLF278静态电流1A，1“作在甲乙类，增益16dB。电路方框如下图所示。

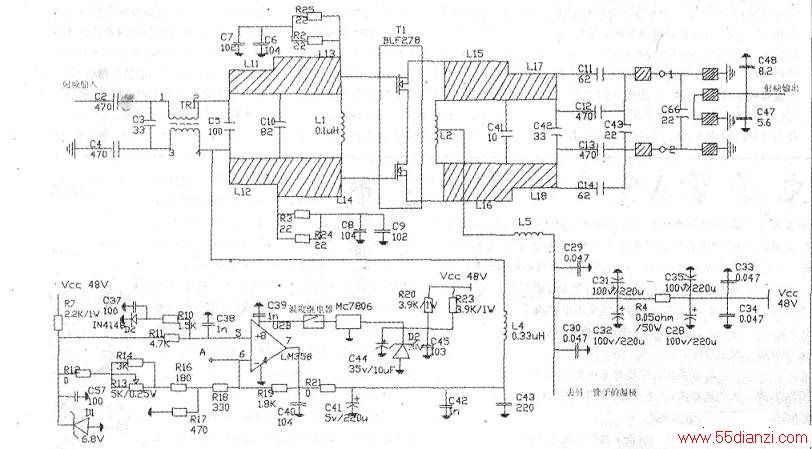

每个功放模块中，射频输入信号经3dB双芯带状线耦合器分配送给两个BLF278对管输入端的传输变压器，为每个管提供等幅反相输入信号，信号放大后被送到平衡／不平衡转换器输出，而后再经3dB双芯带状线耦合器将两个对管的输出功率合成后输出。模块中两只管子电路原理一样，相互对称，下图为一只对管的电路原理图。从图中可以看出．采用集成LM358给两个BLF278对管的栅极提供直流偏置电压．LM358内部有两个独立的双运算放大器，每个放大器分别与外围元件组成电路，给功放模块内两只管子提供偏置。48V电源经电阻R20、R23限流及三端稳压块MC7806,输出6V到LM358第8脚。MC7806稳压块的输出端接一温度继电器，当出现异常时切断MC7806的电源．使BLF278栅压置零，保护了功放管。
