CATV光接收机开关电源电路工作原理

　　开关电源以其适应工作电压宽、输出电压波纹小、工作效率高、元器件少等优点，被广泛应用到电子产品中的各个领域。维修时根据实物绘出常见光接收机开关电源的电路图，供维修时参考。

　　开关电源的组成
　　

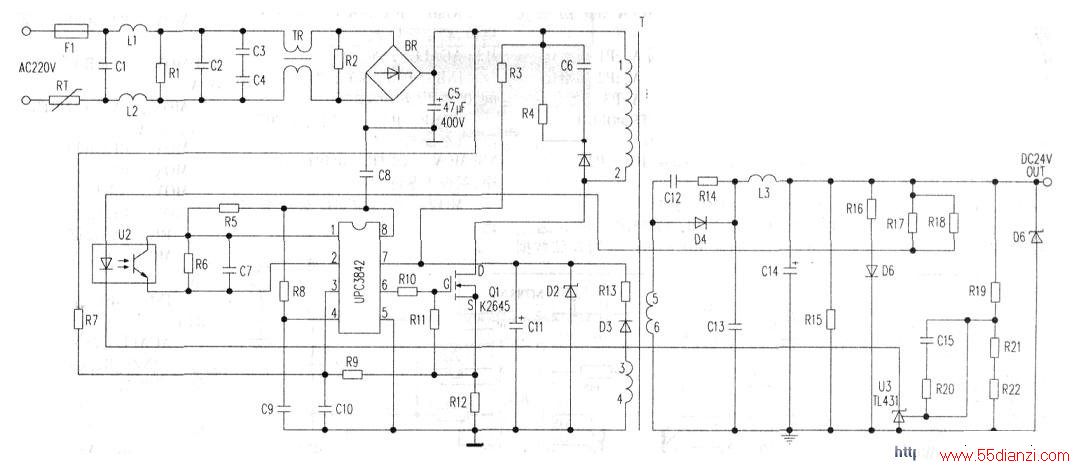

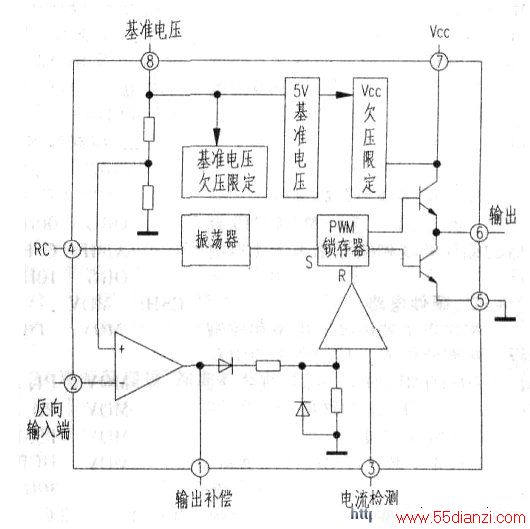

　　电路主要由输入滤波电路、逆变电路、稳压电路、保护电路和输出电路组成。下图为某光接收机上使用单端反激式隔离开关电源电路原理图，右图为UC3842内部原理图。

　　(1)该电源是以PWM芯片U3842为核心的开关电源．220V交流电经过Fl、Ll、L2、TR、BR组成输入电流滤波后在c5两端产生300V的直流电压。一路经过开关变压器初级的(1)、(2)脚加到场效应管Ql的漏极，一路经电阻R3到Ul的⑦脚，井对电容CI1进行充电。当Cll两端充电电压达到16V时Ul启动，从UI的(8)脚输出5v电压，一路为C8充电，当充到一定值后与UI内部振荡器构成振荡电路在Ul的(4)脚形成锯齿波电压，经内部放大处理后从Ul的(6)脚输出激励电压。该电压经Rl0使Ql工作在开关状态，Ql工作后在T绕组(3)、(4)脚产生脉冲电压，经D3整流CI1滤波后，加给UI的(7)脚，取代启动电路给Ul的(7)脚供电，Ul进入正常工作状态。

　　(2)稳压电路是由Ul、U2、U3等组成，当24V电压上升时，经R19、R21、R22采样电压随之改变而升高，与U3提供2.5V电压进行参考比较，改变U3(3)脚的电位从而引起PC817内部二极管发光强度增加，使PC817三极管内阻也随之变小，这样Ul的(1)脚电位也随之降低，经内部控制UI的占空比下降，通过PWM控制器改变输出占空比从而使开关电源工作在可控的稳压状态，使输出电压保持在设定值24V．若输出电压降低则反之。

　　(3)保护电路RT为负温度系数热敏电阻，可有效地扼制开关电源加电瞬间市电中的浪涌电流，保护全桥不致过流击穿。R4、C6、Dl组成网络尖峰吸收回路，主要扼制01在截止D极感应尖峰脉冲，保护Ql不致过压而击穿。R12为01的S极限流电阻，当负载短路或过载时．01的S极电流增大，电阻R12的压降也增大．加到Ul上(3)脚电压升高，使Ul停止工作，以保护Ql不致过流击穿。过压保护电路是由D2、D6组成．，当开关电源输出异常高时，将会导致D2或D6击穿，使Ul的(1)、(3)、(7)脚电压发生异常而停止工作，使开关电源迅速截止。
