GWS862H4型光工作站工作原理

GWS862H4型光工作站工作原理

点击数:7664 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   光通信

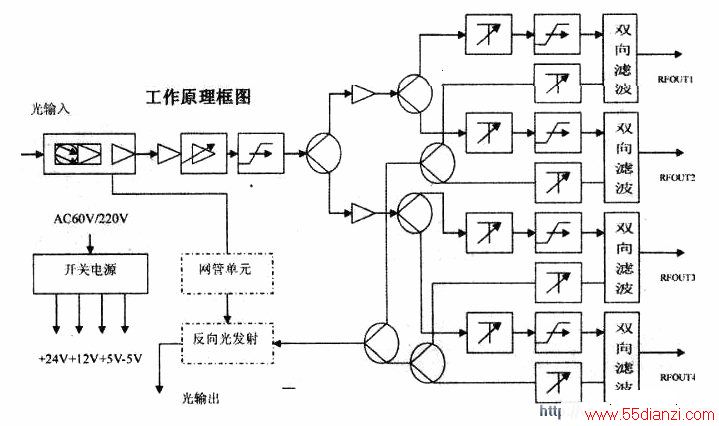

  GWS862H4型光工作站的工作原理框图如附图所示。

  该工作站具有4路高电平输出端口.每路输出射频电平可达到104dBμV,具有优良的RF与光工作平台.其所提供的正向光接收与反向光发射备份单元能使工作站具有高度的灵活性与可靠性.其内部扩展网管应答单元,为用户提供了方便、稳定的服务。

  工作站提供5MHz—862MHz的工作带宽,具有手动增益和手动斜率调节功能,方便野外现场的调试。其所配备的网管应答器可实现远程的监测、管理和控制,提高了系统的稳定性。射频输出电平的调节可以通过三种办法来进行:

  改变光功率、更改衰减器的衰减量以及调节主板上增益调节旋钮。由于光功率的改变会影响系统的载噪比,通常不宜作调整。

  正向部分工作原理:由调幅光接收单元将收到的射频信号直接送人射频放大部分,信号先经过一级放大,然后进行两次二分配分出4路信号从各个输出口输出。

  反向部分工作原理:由4个输出口送回的射频信号经过4个独立的双向滤波器,经衰减器后混合成两路信号,混合后的信号再经过低通虑波、反向放大,最后通过FP或DFB激光器转为光信号输出。

  在正向通道中,每级放大器都提高了插片衰减和均衡,反向通路中也有衰减器可插拔。同时输出电平转换为检测电压,正向接收单元和反向接收单元的有关工作参数以及电源的工作状态参数经采集后提供给网管应答器。
