利用电视发射机馈管上原留-50dB定向耦合器插孔，其内部结构如上图所示。原理是通过调节“L”型探针的位置和方向，从馈管中耦合不同强度的电磁波信号，电磁波信号在金属导体上形成感生电动势，从-50dB定向耦合器插座输出，因电视发射机输出为高频可变信号，此感生电动势是高频可变信号，需要整流滤波后方可推动表头，故设计以下电路，如下图所示。

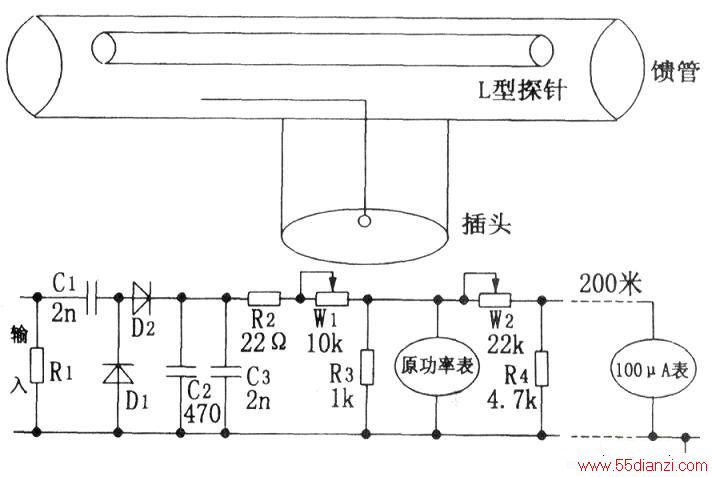

原理如下：感生电动势由人端（即-50dB插座）进入，因高频插座特性阻抗为75Ω，故加75Ω负载电阻以便电路能获得最大功率，并减少反射；电容C1为高频耦合电容，容量为2n，电视信号可顺利通过，并阻止低频干扰信号通过；二极管D1、D2组成全波组流，将高频可变信号整流为直流信号，并经C2、C3滤波，其中C2为470P高频电容，目的是滤除频率很高的交流成分；R2为固定电阻，作用是当W1调为零时不让输出指示过大，打坏表头；R2、W1、R3组成可调衰减器，以便调节输出指示使之与实际输出功率对应；W2、R4组成第二级可调衰减器，是为调节值班室100μA表头指示所设。因我台为11CH，频率为208.25MHz，元件选择应注意：
Cl、C2、C3皆为高频瓷片电容或瓷管电容，二极管选用fT>
300MHz如2AP30E、BS—10等，电阻为1/8W金属膜电阻，电位器选1/2W普通多圈型。
调试：首先把W1、W2调到阻值最大，接上原发射机的功率表，按原发射机说明书及运行记录的阴流与功率的指示对应关系，以阴流为参考调节Wl校准原功率表，如在Wl调节范围内无法调准，则调节-50dB定向耦合器的深度及方向，使原功率表指示准确。然后接上从发射机到值班室的双股连线和100μA表头。调节W2令100μA表头指示在原功率表为10kW时，指针在满刻度三分之二处，记下并做标记，同样核准5kW、0kW、8kW等值。注意当调节W2时，原功率表头指示可能有微小变化，这时配合可调节W1和W2以校准功率表及100μA表。最后根据100μA表上记录的刻度重新做一个刻度盘，标上功率kW数，即将100μA表改为功率表，然后装在200米外的值班室即可。
因这套指示电路简单、指示准确，极少发生故障。
