给道奇收音机增加遥控功能

　　道奇收音机原为在汽车里使用，所以无须遥控，但作为家用音响使用，如能给其增加遥控功能则会在使用中更感方便。下面介绍的线路元件易购，装好就能使用。
　　

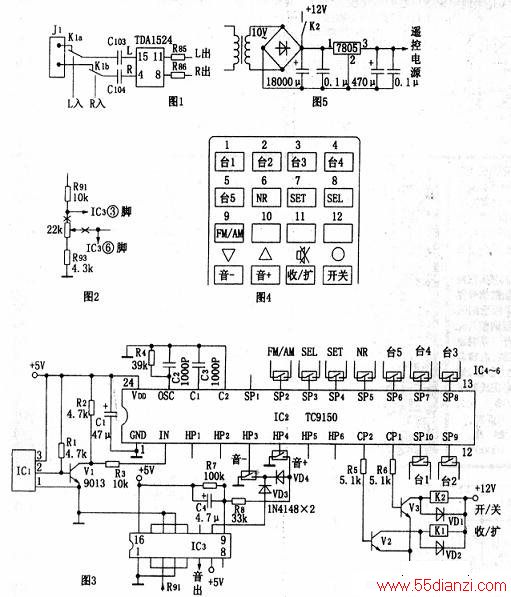

　　奇收音机除了收音使用外，还作CD放音功放用。为防止道奇收音机内的动态降噪LM1894对音质的损失，故将其舍去不用。方法是：去除C111和C110，然后按图1所示接线，通过遥控继电器切换收／放音功能。再者，道奇收音机前级为一块TDA1524集成电路，具有直流音量及音调控制功能，所以只需将电位器上的两只脚断开，接入本遥控线路中即可，对音质无影响，见图2。然后再将道奇收音机面板打开，将各按钮线路板上用引线引出作遥控使用。因平衡和高低音一般不常调节，可以省略。以上是前期工作，下面介绍增加遥控的具体线路及工作原理。
　　
　　图3为遥控主线路，图中IC2为一块遥控控制芯片，型号为TC9150或BL9150，该芯片售价只有几元而且易购。主要管脚功能如下：②脚IN为遥控信号输入；HP1～HP6为连续高电平输出，图中只用了HP3一HP4两脚作音量遥控输出；CP1、CP2为两个独立的双稳态输出，通电初始状态为低电平；SP1～SP10为脉冲高电平输出；CI，C2为用户码设置，需与遥控器相匹配；OSC为振荡脚。图中利用CP1、CP2两个独立的双稳态输出分别经V2、V3放大控制继电器工作，其余都控制CMOS开关对被控对象进行遥控。这里，音量遥控使用了一块专用集成电路，型号为’lC91s3，非常易购且价格低廉，主要性能如下：工作电压5—12V，控制范围0一-68dB．分为32级（每级2dB）。因通电初始’状态为衰减-46dB，而不是最大或最小，保证了开机时以适中音量输出。⑨脚低电平时起振，内部作音量上升变化，而10脚为低电平则使内部音量作下降变化。该芯片为双通道音量控制，由于道奇收音机原音量电位器为单联形式，故只使用了其中一路。
　　
　　与TC9150相配合的遥控芯片为TC9148．可直接从市场购一只“康艺”彩电用TC9148芯片的遥控器，免除了自制的不便。
　　
　　该遥控器外形面板安排如图4所示，各按钮遥控对象意义如按钮方框内所标注。
　　
　　使用过程中，当按下遥控器某键时，红外信号经IC1接收12V，放大后送人IC2解码，随后在相应的输出端输出高电平控制后级。
　　
　　本遥控装置供电可直接使用道奇收音机的12V供电电源，经三端稳压成5V供电，见图5。当然也可另采用一只小型<3W功率的变压器单独供电，此时图3中的继电器K2可用来控制市电对环形变压器供电。
　　
　　以上线路所采用的主要元件如下：ICl:BA5302;IC2:TC9150；IC3:TC9153；IC4～IC6:CD4016或CD4066×3块。继电器K1、K2型号：4099×2只。
