给电饼铛加装调温电路

给电饼铛加装调温电路

点击数:7280 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   小改-小革

  前不久购买了一台电饼铛,价格便宜,且使用效果还不错,美中不足的是这台铛不能调温,温度控制是在上下加热盘分别装有一个温控器。当铛加热到较高温度时,温控器触点断开,停止加热,待温度下降到一定值,又开始加热.如此循环。实际使用中发现温控器的温度值较高,有时只需要加热一下饼子或馍片等食物,温度太高不好控制.容易将食物烤焦。因此想到加个温控电路,就可以随意调节铛的温度。

  打开铛后盖,发现电源开关周围有不小的空间,足够安装调温电路。刚开始考虑用比较简单的双向可控硅调压电路,通过改变电饼铛的供电电压来控制加热功率。经钳表测量电饼铛最大工作电流约6A.手头有个16A可控硅来驱动比较合适,但是电路装好后,加有散热片的可控硅工作不到10秒就热得烫手。分析原因是可控硅工作时有约2V的电压降.6A的工作电流就有12W的发热功率,而且铛本身发热较大,因此必须加装较大的散热器才可正常使用。但是铛内空间较小又不允许安装,除非将可控硅和散热片装在铛外部,但这样既不安全又不美观,因此这个方案只能放弃。

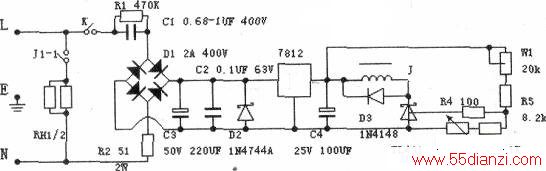

  考虑到继电器触点吸合后没有电压降,不消耗功率,因此决定使用继电器。笔者手头有多个报废打印机电源板.上面的16Af250V欧姆龙原装继电器不错,小巧精致。接通12V吸合电流仅40mA左右,考虑到TL431的最大工作电流150mA.为简化电路,决定用431直接驱动继电器。电路原理比较简单,如下图所示:接通交流电后,盘体温度较低,热敏电阻RT阻值较大.TL431控制端电压较高.431导通驱动继电器J吸合,对加热盘RH1/2供电,随着温度逐渐上升,热敏电阻阻值变小,将431控制端电压下拉,该电压下降到2.5V以下后,431截止,继电器触点J1-1断开,停止对加热盘供电,当温度逐渐下降后,431再次导通,驱动继电器对加热盘供电,如此循环。调节电。

  位器W1可以改变431控制端电压,这样热敏电阻就需要或高或低的阻值,才能使43l导通或截止,从而可以较为精确控制温度。

  因铛工作时温度较高,必须使用耐高温型热敏电阻,想到电磁灶的热敏电阻可以耐高温,到家电维修师傅那讨了一只,这种热敏电阻外形酷似IN4148.两端已经焊好耐高温引线.室温下阻值约60kΩ~120kΩ。考虑到一.般电饼铛都是下加热盘使用较多,或者是上下同时使用,因此想办法将热敏电阻固定到下加热盘上。将一片薄铜皮剪成lx3cm.中间用直径1.5mm铜丝压住后对折,使其截面呈Ω型,将热敏电阻涂抹足量导热硅脂后放人折好的铜皮,并注意好两端引线的绝缘。松开下加热盘的温控器固定螺丝,将铜皮压在温控器和盘体之间再固定紧,效果见图片。

  温控电路供电由电容降压、整流、滤波和稳压后提供,考虑到普通稳压二极管受温度变化稳压值也随之改变,铛内部的温度变化就较大,如果供电电压有变化,对温度控制的精确性会有较大影响。因此先用普通稳压二极管稳压到15V左右,再用7812稳压给电路供电,这样受温度影响就非常小了。电路装好后整体效果见图2。笔者将原上下加热盘的两个开关控制线断开,加热盘火线直接并联接到继电器,开关只用一个,用来控制给温控电路供电。因不直接控制加热盘,电流非常小,这样可以大大延长开关的寿命。考虑到铛内温度较高,对温控电路元件不利,因此在铛后侧面钻了一些小孔,冷空气从有不少散热缝隙的盖板进入对流,达到一定的散热效果。高温对电解电容的影响较大,所以温控电路的电解电容尽量选取温度值较高的105℃型。

  改装完成后.该铛使用了几个月,温控效果感觉不错。该温控电路结构简单,性能稳定,易于调试,完全可以应用于其他要求不是太高的地方,如各种可控的恒温箱、加热设备等。

电饼铛电路
