RTL8139改制AT89C51编程器

      想玩89C51，但没有编程器，于是便想自制编程器，找了很多自制的资料，大多都是使用89C51做控制逻辑，需要有编程器才能制作，电路一般也比较复杂（最ez的也要30个元件），再看看不需要编程器的，一看我就放弃，太复杂了，我手头甚至连一块74LS373那样的锁存器都没有一块，可用到的元件又没多少。

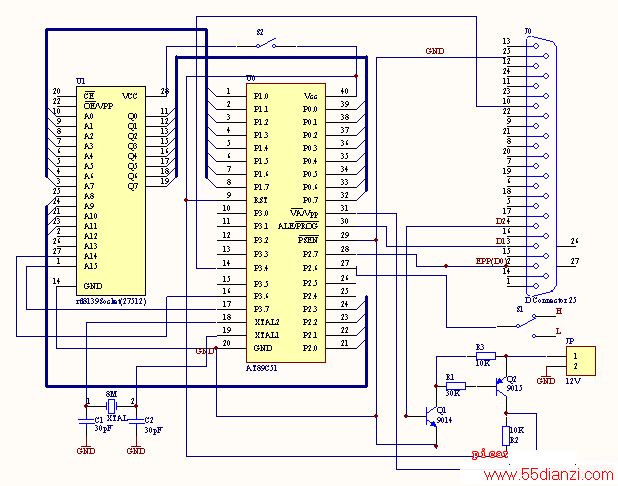

      天无绝人之路，充分利用计算机硬件软件，作出了这款编程器，所有的数据地址和控制信号线都需要由计算机提供，我借来一块rtl8139网卡（非常常见的PCI百兆网卡，一块新的rtl8139C才40元，如果有，更是这样省了不少米）引用它的EEPROM的地址线和数据线，因为rtl8139的EEPROM地址线和数据线是由一个32位寄存器提供，一次操作必须锁存所有的地址线数据线和控制线，因此不适合于提供89C51烧写所需的编程信号线，只用它来锁存地址和数据线，编程需要的控制线由EPP(SPP)并口提供，下面是电路原理图。

rtl8139的EEPROM插座一般分两种，28针和32针的，28针的针脚定义与27C512相同，32针的与29C010相同，你需要引出它的地址线和数据线A0~A7接P1.0~P1.7, A8~A11接P2.0~P2.3,Q0~Q7接P0.0~P0.7,(我是用硬盘排线和28针集成块插座制作的插座做成连接器将其连出)EPP并口D0提供读写信号，D1提供编程脉冲，D2控制变成电压，Q1，Q2，R1，R2，R3为编程电压电路，12V电源用PC机内部电源提供（测一下最好能在12.5V~13V）ACK(并口PIN10)接P3.4，反映烧写状态，为了防止误操作，S1为H时为擦除芯片和加密，L时为读写，电路简单，相信很容易看懂，印刷电路板的土我就不给出，我使用的是实验板做成的，样子非常丑。

       然后是对EPP并口和rtl8139的编程。LPT1 EPP并口的数据口地之一般为0x378，控制rtl8139的EEPROM的寄存器地址为卡的I/O基地址+0xD4，下表为该寄存器的定义

Flash Memory Read/Write Register

(Offset 00D4h-00D7h, R/W)

位

读/写

定义

描述

31-24

R/W

D7-D0

反映数据线状态，当外部高阻时为输出，否则为输入

23-21

-

-

保留

20

W(只写)

CS

设置CS线

19

W

OE

设置OE线

18

W

WR

设置WR线

17

W

SWRWEn

准许软件访问flash memory:

0: 不准许通过软件访问flash memory

1: 准许通过软件访问flash memory并且在通过软件访问flash memory期间不准许访问EEPROM(我也不太懂什么意思，不过似乎没什么用，下面是原文)

Enable SOFtware aCCess to flash memory:

0: DISAble read/write access to flash memory via software.

1: Enable read/write access to flash memory via software and disable the EEPROM access during flash memory access via software.

16-0

W

A16-A0

设置地址线
