利用S系列的ISP功能制作编程器

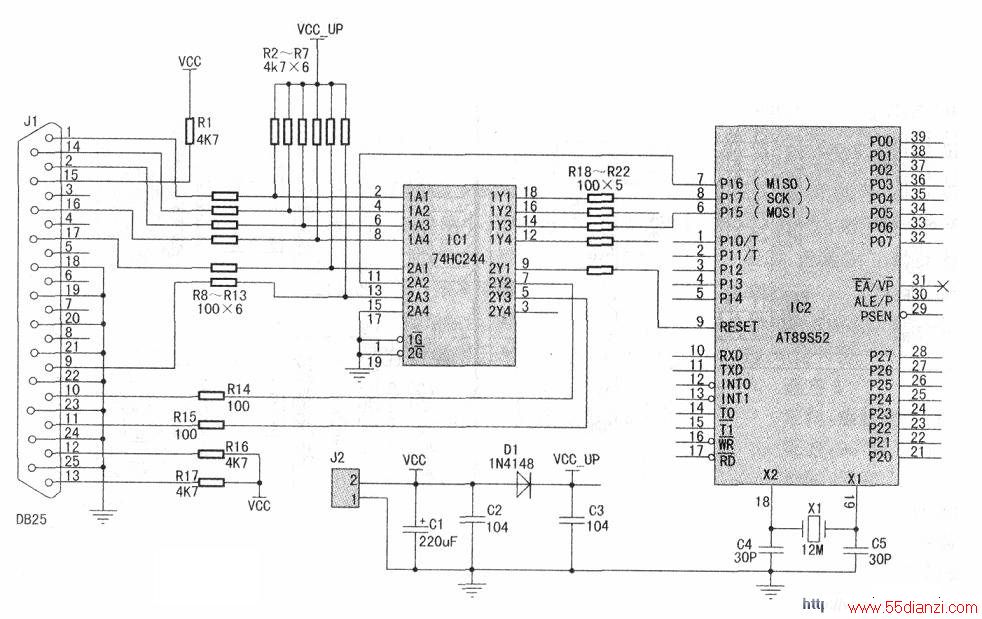

　　编程器原理原理图见下图。

　　AT89S5X系列单片机ISP编程使用SPI同步串行接口协议，单片机的P1.

　　7为串行时钟输入(SCK)．P1.6为主入从出(MISO，在这里主设备指计算机，从设备指要被编程的单片机)，P1.5为主出从入(MOSI)，单片机的复位脚由计算机控制。计算机上位机软件使用并口模拟SPI接口，为保护计算机并口及目标单片机，在并口与单片机之间通过一片74HC244三态门作缓冲。图中所有串接的100Ω电阻起限流的作用，接电源的4k7电阻起上拉作用。并口①脚输出串行时钟信号SCK，②脚为串行数据输出MOSI，(17)脚控制单片机的复位，⑩脚为串行数据输入MISO，工作电压为5V，晶振频率可以为3-33MHz。

　　PC上位机软件的安装与使用上位机软件可以根据SPI接口时序及AT89S5X系列单片机串行编程指令自己编写，也可以使用ATMEL公司的ISP软件ATMELMICrocontrollerISPSOFtware。
　　
　　1、安装：下载完后，直接点击Setup．exe，按提示一步一步即可完成安装。

　　2、运行：单击开始菜单一程序一ATMEL→MicrocontrollerISPSoftware,即可运行。

　　3、使用：　　

      A、将单片机放入编程器的插座内并锁定好，打开目标板电源。

　　B、选择并口：根据编程器连接的并口，选择LPT1或LPT2。

　　C、选择器件：如右图所示．注意晶振频率一定要设置正确，否则通信会不正常。读写模式可选页模式。

　　D、装入编程的文件：单击文件菜单或工具栏，选择“Loadbuffer...”，选择待编程的文件即可，注意只支持HEX格式。

　　E、根据需要，可选择查空、擦除、读入、写芯片、校验、加密锁定位等命令，也可以选择自动命令，每种操作可使用菜单命令，也可以用工具栏完成。

　　F、每次编程完成后，如果要编程下一片单片机，一定要运行初始化目标板命令。

　　通过使用ATMEL的下载软件及自制的编程接口板，就可以对AT89S5X系列单片机完成编程等工作，与专业编程器相比，具有价格低廉、性能稳定的优点，特别适合初学者及小批量烧写程序用，从而大大降低了学习单片机的设备投入费用。
