SPl80S是由深圳伟纳电子开发的一款USB接口微型编程器，目前可以支持Atmel 公司常用的AT89C、AT89S系列、SST系列和部分AVR系列单片机，并可支持AT24Cxx、AT93Cxx系列串行EEPROM的烧写，能够满足单片机初学者和爱好者学习单片机以及家电维修人员烧写EEPROM存储器的要求。
相比早期流行的各种DIY版的编程器(如“PGM89”、德国PeterDannegger设计的“51/AVR编程器”、国内Digiboy设计的“Easy51Pro 程器”)，SPl80S硬件设计更合理，软件功能更完善。伟纳电子在网上公布全部的软硬件资料后，得到了网友们的热烈响应，目前已经有非常多的朋友制作成功。本文将向读者介绍SPl80S及其制作过程、使用方法。
一、性能特点
SPl80S使用USB端口通信和供电，即插即用。仅一个40针万能锁紧插座，所有器件全部以第一脚对齐插入，使用过程中无需切换任何跳线和开关，非常方便。
有电源和编程状态指示灯，可直观了解编程器当前状态。编程过程中
二、原理简单说明

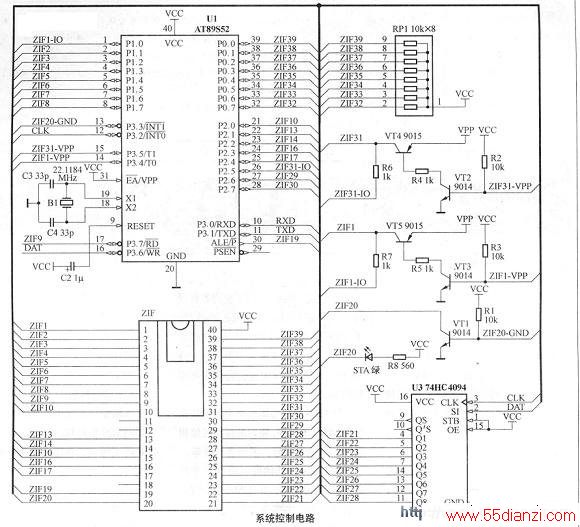

下图为 SPl80S编程器系统控制部的芯片判别、擦除、烧写、校验各种操作完全由编程器上的监控芯片控制,不受PC配置及其主频的影响，性能稳定可靠，烧写速度快，实测烧写一片8K的AT89S52仅需要4s，烧写加校验约6s。
SPl80S拥有功能非常完善的控制软件，如自动编程、完善的缓冲区编辑功能、自动序列号、多语言切换等。

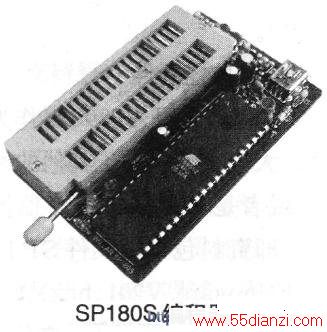

下图是采用伟纳提供的DIY套件制作好的SPl80s，其体积小巧，仅一张名片大小，携带非常方便。

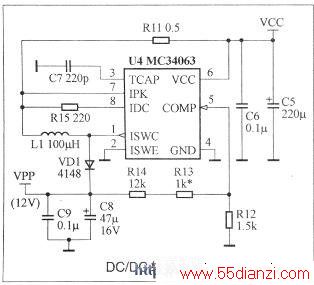

分，其中U1是监控芯片AT89S52，ZIF是40脚的万能锁紧插座。下图是5V到l2V的升压电路，用于产生编程所需的VPP电压。

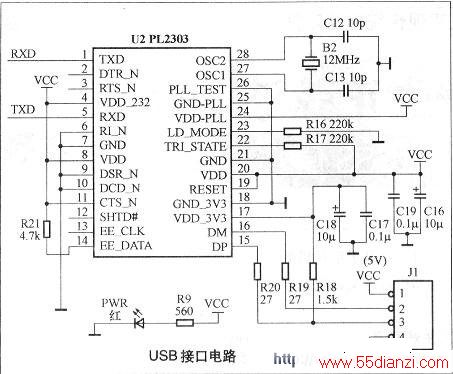

下图是USB通信部分。
三、制作步骤
1.下载资料
下载SPl80S资料包，该资料包是一个ZIP的压缩包，解压后会得到附表所示文件。
2.元器件准备
元器件清单请参看文件“伟纳SPl80SUSB编程器制作.pdf”，根据清单准备相应的电子元器件，另外大家还必须采购一块万用PCB，用于元器件的搭接。如果有条件的话可以使用感光板进行制作，或者干脆将设计好的PCB文件资料交给PCB厂家定制。另外伟纳电子为了方便广大单片机爱好者自制，也提供了相应的套件。
3.焊接元器件
焊接之前务必仔细核对元件的参数有没有错误。采用万用板进行焊接的朋友，必须按照原理图仔细地连接每一条线 (相同网络标号的引脚要对应连接)。
4.烧录监控固件
该编程器采用AT89S52作为监控芯片，大家必须借助于其他的编程器或者是ISP下载线将监控程序(即资料包中的文件SPl80SFrimware_V201.hex)烧写到该芯片中。本期赠送的套件，芯片已经写好了监控程序，不用再写。
已硬件检查所有硬件焊接完成后，装上烧录好的AT89S52监控芯片。在仔细检查没有问题的情况下，才接通编程器电源(即采用USB电缆连接到电脑)，正常情况下编程器上的红色电源指示灯应点亮，绿色状态指示灯应熄灭。如果不是如此，那么请检查线路焊接是否有误，监控程序的烧录是否正确。
接着用万用表检查一下VD1负极的电压，正常情况下应该是11.5V一12.5V之间，如果不在此范围，请检查MC34063升压电路是否有问题。
注意：在没有确保硬件正常的情况下，请不要盲目地将芯片放置在锁紧座上烧写，如果硬件有误，可能会造成芯片损坏。
6.软件及驱动安装
安装USB驱动程序和编程器控制软件，并别运行压缩包内的SP180S-Sorfware-setup.exe;FPwd-pl2303h-hx-x-setup.exe两个安装文件即可。软件安装完成后，再次连接SPl80S编程器，此时电脑会提示检测到USB设备，如果电脑有提示USB设备错误的相关信息，那么检查你的USB驱动安装是否存在问题。
驱动安装成功后，运行安装好的编程器控制软件，软件启动时会自动搜索连接到电脑的SPl80S编程器。连机成功后，软件会提示连接到的编程器型号。
四、使用说明

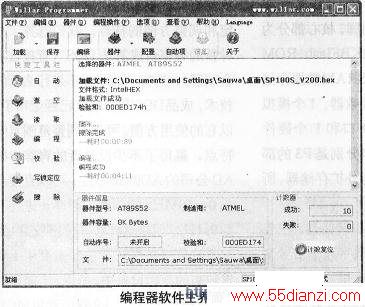

七软件功能介绍软件的主界面如下图所示，支持WIN 98/2K/ XP/Vista操作系统，该软件属于多语言版本，包括简体中文、繁体中文和英文。
软件功能简介：
* 自动搜索连机编程器
* 支持自动编程(相当于批处理)，可自定义编程内容及其操作顺序
* 支持多种文件格式，包括IntelHex、Motoral S等
* 支持文件加载/保存的参数设定
* 支持缓冲区编辑，如逻辑运算、复制、填充等
* 自动序列号功能：支持随机数序列号，特别适用为产品制定独特ID
* 文件修改自动蓥加载，方便开发阶段的进行烧写调试，省去要反复加载代码的麻烦
* 操作计数器功能：自动统计烧录成功与失败的次数
* 简单明了的器件配置对话框
2. 芯片的放置该编程器不仅可以支持标准40脚的单片机，还可以支持10脚和8脚的芯片。被烧录芯片在锁紧座上的放置，都以第1脚对齐，如左图所示。
已编程操作在进行编程操作之前，必须先选择正确的器件型号，然后再加载代码文件。如果要使用自动编程操作，还需设定自动操作选项。在对FLASH单片机进行烧录前，通常必须执行“擦除”操作，以确保单片机是空白的，否则其后的编程操作可能就会失败。
五、常见问题
1.连机失败连机失败原因通常是硬件连接错误、焊接不良、监控AT89S52的固件没有正确烧录、USB驱动没有安装成功。
2.编程失败单片机在执行“编程”操作之前，都必须保证已经是被擦除过的，即芯片必须是空白的。如果芯片不是空白的，那么“编程”操作是板有可能失败的。
3.软件提示器件ID错误每个单片机内部都有一个唯一的厂商标示字，编程器在进行烧录之前通常会校对此ID，如果有误便会有器件ID错误提示信息出现，其原因一般为：器件型号选择错误、器件放置方式不对或引脚接触不良、器件本身有问题。另外在软件的系统设置中也可以禁用“ID”检查的功能。
4.为何24C系列器件无擦除命令24C属于EEPROM器件，它在编程之前是无需擦除的。
