关键词： RTL8019AS Ethernet 51 单片机 TCP/IP协议
互联网络硬件、软件的迅猛发展，使得网络用户呈指数增长，在使用计算机进行网络互联的同时，各种家电设备、仪器仪表以及工业生产中的数据采集与控制设备在逐步地走向网络化，以便共享网络中庞大的信息资源。在电子设备日趋网络化的背景下，利用廉价的51 单片机 来控制RTL8019AS实现以太网通讯具有十分重要的意义。
1 以太网（Ethernet）协议
一个标准的以太网物理传输帧由七部分组成（如表1所示，单位：字节）。
表1 以太网的物理传输帧结构表
除了数据段的长度不定外，其他部分的长度固定不变。数据段为46～1500字节。以太网规定整个传输包的最大长度不能超过1514字节（14字节为DA、SA、TYPE），最小不能小于60字节。除去DA、SA、TYPE14字节，还必须传输46字节的数据，当数据段的数据不足46字节时需填充，填充字符的个数不包括在长度字段里；超过1500字节时，需拆成多个帧传送。事实上，发送数据时，PR、SD、FCS及填充字段这几个数据段由以太网控制器自动产生；而接收数据时，PR、SD被跳过，控制器一旦检测到有效的前序字段（即PR、SD），就认为接收数据开始。
2 RTL8019AS以太网控制器简介
由台湾ReaLTEk公司生产的RTL8019AS以太网控制器，由于其优良的性能、低兼的价格，使其在市场上10Mbps网卡中占有相当的比例。
2.1 主要性能
（1）符号Ethernet II与IEEE802.3（10Base5、10Base2、10BaseT）标准；
（2）全双工，收发可同时达到10Mbps的速率；
（3）内置16KB的SRAM，用于收发缓冲，降低对主处理器的速度要求；
（4）支持8/16位数据总线，8个中断申请线以及16个I/O基地址选择；
（5）支持UTP、AUI、BNC自动检测，还支持对10BaseT拓扑结构的自动极性修正；
（6）允许4个诊断LED引脚可编程输出；
（7）100脚的PQFP封装，缩小了PCB尺寸。
2.2 内部结构

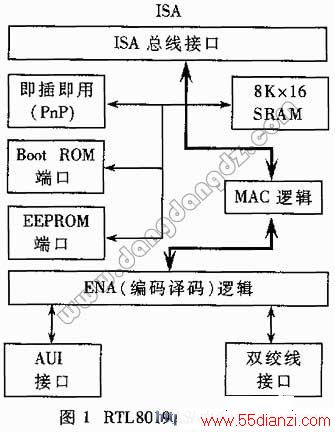

RTL8019AS内部可分为远程DMA接口、本地DMA接口、MAC（介质访问控制）逻辑、数据编码解码逻辑和其他端口。内部结构如图1所示。
远程DMA接口是指 单片机 对RTL8019AS内部RAM进行读写的总线，即ISA总线的接口部分。单片机收发数据只需对远程DMA操作。本地DMA接口是把RTL8019AS与网线的连接通道，完成控制器与网线的数据交换。
MAC（介质访问控制）逻辑完成以下功能：当 单片机 向网上发送数据时，先将一帧数据通过远程DMA通道送到RTL8019AS中的发送缓存区，然后发出传送命令；当RTL8019AS完成了上帧的发送后，再开始此帧的发送。RTL819接收到的数据通过MAC比较、CRC校验后，由FIFO存到接收缓冲区；收满一帧后，以中断或寄存器标志的方式通知主处理器。FIFO逻辑对收发数据作16字节的缓冲，以减少对本地DMA请求的频率。
2.3 内部RAM地址空间分配
RTL8019AS内部有两块RAM区。一块16K字节，地址为0x4000～0x7fff；一块32字节，地址为0x0000～0x001f。RAM按页存储，每256字节为一页。一般将RAM的前12页（即0x4000～0x4bff）存储区作为发送缓冲区；后52页（即0x4c00～0x7fff）存储区作为接收缓冲区。第0页叫Prom页，只有32字节，地址为0x0000～0x001f，用于存储以太网物理地址。
要接收和发送数据包就必须通过DMA读写RTL8019AS内部的16KB RAM。它实际上是双端口的RAM，是指有两套总线连接到该RAM，一套总线RTL8019AS读或写该RAM，即本地DMA；另一套总线是 单片机 读或写该RAM，即远程DMA。
2.4 I/O地址分配
RTL8019AS具有32位输入输出地址，地址偏移量为00H～1FH。其中00H～0FH共16个地址，为寄存器地址。寄存器分为4页：PAGE0、PAGE1、PAGE2、PAGE3，由RTL8019AS的CR（Command Register命令寄存器）中的PS1、PS0位来决定要访问的页。但与NE2000兼容的寄存器只有前3页，PAGE3是RTL8019AS自己定义的，对于其他兼容NE2000的芯片如DM9008无效。远程DMA地址包括10H～17H，都可以用来做远程DMA端口，只要用其中的一个就可以了。复位端口包括18H～1FH共8个地址，功能一样，用于RTL8019AS复位。
3 接口电路设计
下面介绍51系列 单片机 与RTL8019AS的接口电路，实现的网络接口采用UTP（无屏蔽双绞线）RJ-45接口。
图2给出了89C52 单片机 控制RTL8019AS实现以太网通讯的接口电路框图。用到的主要芯片有80C52、RTL8019AS、93C46（64×16bit的EEPROM）、74HC573（8位锁存）、62256（32K字节的RAM）。为分配好地址空间，采用对93C46进行读（或写）操作来设置RTL8019AS的端口I/O基地址和以太网物理地址。
93C46是采用4线SPI串行接口的Serial EEPROM，容量为1Kbit（64×16bit），主要保存RTL8019AS的配置信息。00H～03H的地址空间用于存储RTL8019AS内配置寄存器CONFIG1～4的上电初始化值；地址04H～11H存储网络节点地址即物理地址；地址12H～7FH内存储即插即用的配置信息。RTL8019AS通过引脚EECS、EESK、EEDI控制93C46的CS、SK、DI引脚，通过EEDO接收93C46的DO引脚的状态。RTL8019AS复位后读取93C46的内容并设置内部寄存器的值，如果93C46中内容不正确，RTL8019AS就无法正常工作。先通过编程器如ALL07把配置好的数据写入93C46，再焊入电路。
对93C46进行数据配置：数据00H写入93C46的地址00H内；93C46地址04H～0AH中存放的是物理地址，可以写入设置所需的物理地址值，或不修改，采用原始值为物理地址。通过编程器读出04H～0AH的原始值为52544CC59906，即所采用的物理地址。
这样，RTL8019AS复位后读取93C46中配置好的内容，对应设置配置寄存器CONFIG1的值为00H，CONFIG1的低4位IOS3～0用于选择I/O基地址。IOS3～0设置值均为0时，RTL8019AS选择的端口I/O基地址为300H。
RTL8019AS的地址为20位，那么用到RTL8019AS的地址空间为00300H～0031FH，用二进制表示00300H～0031FH，可以发现第19位到第5位是固定的：000000000011000。RTL8019 AS的20根地址线SA0～SA19如表2连接。
表2 RTL8019AS地址线的连接表
通过ADDR15、I/OW、I/OR来划分RTL8019AS和62256的地址空间。ADDR15接62256的CE脚，低电平时选择62256；高电平时选择RTL8019AS的地址空间80C52单片机的地址为16位，按图2的电路框图连接RTL8019AS的地址空间。定义reg00～reg1f来对应端口00300H～0031FH。
#define reg00 XBYTE[0x8000]/*300H*/
#define reg01 XBYTE[0x8001]/*301H*/
…
#define reg1f XBYTE[0x801F]/*31FH*/
读写操作、复位操作对应的引脚按表3连接。
表3 RTL8019AS的ISA总线接口引脚与 单片机 的连接表
采用10BASE-T布线标准通过双绞线进行以太网通讯，而RTL8019AS内置了10BASE-T收发器，所以网络接口的电路比较简单。外接一个隔离LPF滤波器0132，TPIN±为接收线，TPOUT±为发送线，经隔离后分别与RJ-45接口的RX±、TX±端相连。
时钟电路通过T1、T2接口一个20MHz晶振以及2个电容，实现全双工方式。
LED0、LED1各接一发光二极管以反映通讯状态：LED0表示LED_COL，即通讯有冲突；LED1表示LED_RX，即接收到网上的信息包。
4 程序设计
