1．温度传感器AD590基本知识 AD590产生的
电流与绝对温度成正比，它可接收的工作
电压为4V－30V，
检测的温度范围为－55℃－＋150℃，它有非常好的线性输出性能，温度每增加1℃，其电流增加1uA。
AD590温度与电流的关系如下表所示摄氏温度AD590电流经10KΩ电压0℃273.2 uA2.732V10℃283.2 uA2.832 V20℃293.2 uA2.932 V30℃303.2 uA3.032 V40℃313.2 uA3.132 V50℃323.2 uA3.232 V60℃333.2 uA3.332 V100℃373.2 uA3.732 VAD590引脚图
2．实验任务 利用AD590温度传感器完成温度的测量，把转换的温度值的模拟量送入ADC0809的其中一个通道进行A/D转换，将转换的结果进行温度值变换之后送入数码管显示。

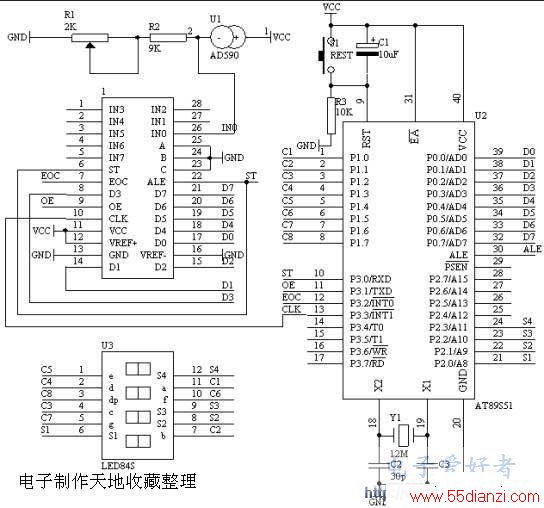

3．电路原理图
图4.30.1
4．系统板上硬件连线（1）.把“
单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。
（2）.把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。
（3）.把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。
（4）.把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。
（5）.把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。
（6）.把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。
（7）.把“模数转换模块”区域中的A2A1A0端子用导线连接到“
电源模块”区域中的GND端子上。
（8）.把“模数转换模块”区域中的IN0端子用导线连接到自制的AD590电路上。
（9）.把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。
5．程序设计内容（1）.ADC0809的CLK信号由单片机的P3.3管脚提供
（2）.由于AD590的温度变化范围在－55℃－＋150℃之间，经过10KΩ之后采样到的电压变化在2.182V－4.232V之间，不超过5V电压所表示的范围，因此参考电压取电源电压VCC，（实测VCC＝4.70V）。由此可计算出经过A/D转换之后的摄氏温度显示的
数据为：
如果（D*2350/128）＜2732，则显示的温度值为－（2732－（D*2350/128））
如果（D*2350/128）≥2732，则显示的温度值为＋（（D*2350/128）－2732）
6．汇编源程序（略）
7．C语言源程序（见下一页面）
