共阳数码管的管脚排列方式
电子钟实物图
电子钟源程序
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

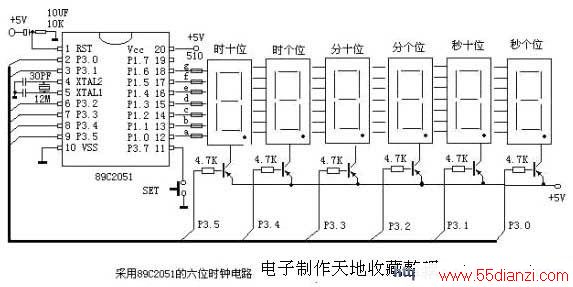

;; AT89C2051时钟程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
; 定时器T0、T1溢出周期为50MS，T0为秒计数用， T1为调整时闪烁用，
; P3.7为调整按钮，P1口 为字符输出口，采用共阳显示管。
; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 中断入口程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
ORG 0000H ;程序执行开始地址
LJMP START ;跳到标号START执行
ORG 0003H ;外中断0中断程序入口
RETI ;外中断0中断返回
ORG 000BH ;定时器T0中断程序入口
LJMP INTT0 ;跳至INTTO执行
ORG 0013H ;外中断1中断程序入口
RETI ;外中断1中断返回
ORG 001BH ;定时器T1中断程序入口
LJMP INTT1 ;跳至INTT1执行
ORG 0023H ;串行中断程序入口地址
RETI ;串行中断程序返回
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 主 程 序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;
START: MOV R0,#70H ;清70H-7AH共11个内存单元
MOV R7,#0BH ;
CLEARDISP: MOV @R0,#00H ;
INC R0 ;
DJNZ R7,CLEARDISP ;
MOV 20H,#00H ;清20H（标志用）
MOV 7AH,#0AH ;放入"熄灭符"数据
MOV TMOD,#11H ;设T0、T1为16位定时器
MOV TL0,#0B0H ;50MS定时初值（T0计时用）
MOV TH0,#3CH ;50MS定时初值
MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）
MOV TH1,#3CH ;50MS定时初值
SETB EA ;总中断开放
SETB ET0 ;允许T0中断
SETB TR0 ;开启T0定时器
MOV R4,#14H ;1秒定时用初值（50MS×20）
START1: LCALL DISPLAY ;调用显示子程序
JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序
SJMP START1 ;P3.7口为1时跳回START1
SETMM1: LJMP SETMM ;转到时间调整程序SETMM
;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; 1秒计时程序 ;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;T0中断服务程序
INTT0: PUSH ACC ;累加器入栈保护
PUSH PSW ;状态字入栈保护
CLR ET0 ;关T0中断允许
CLR TR0 ;关闭定时器T0
MOV A,#0B7H ;中断响应时间同步修正
ADD A,TL0 ;低8位初值修正
MOV TL0,A ;重装初值（低8位修正值）
MOV A,#3CH ;高8位初值修正
ADDC A,TH0 ;
MOV TH0,A ;重装初值（高8位修正值）
SETB TR0 ;开启定时器T0
DJNZ R4, OUTT0 ;20次中断未到中断退出
ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值
MOV R0,#71H ;指向秒计时单元（71H-72H）
ACALL ADD1 ;调用加1程序（加1秒操作）
MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）
CLR C ;清进位标志
CJNE A,#60H,ADDMM ;
ADDMM: JC OUTT0 ;小于60秒时中断退出
ACALL CLR0 ;大于或等于60秒时对秒计时单元清0
MOV R0,#77H ;指向分计时单元（76H-77H）
ACALL ADD1 ;分计时单元加1分钟
MOV A,R3 ;分数据放入A
CLR C ;清进位标志
CJNE A,#60H,ADDHH ;
ADDHH: JC OUTT0 ;小于60分时中断退出
ACALL CLR0 ;大于或等于60分时分计时单元清0
MOV R0,#79H ;指向小时计时单元（78H-79H）
ACALL ADD1 ;小时计时单元加1小时
MOV A,R3 ;时数据放入A
CLR C ;清进位标志
CJNE A,#24H,HOUR ;
HOUR: JC OUTT0 ;小于24小时中断退出
ACALL CLR0 ;大于或等于24小时小时计时单元清0
OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移
MOV 73H,77H ;入对应显示单元
MOV 74H,78H ;
MOV 75H,79H ;
POP PSW ;恢复状态字（出栈）
POP ACC ;恢复累加器
SETB ET0 ;开放T0中断
RETI ;中断返回
;
下一页面还有部分程序
