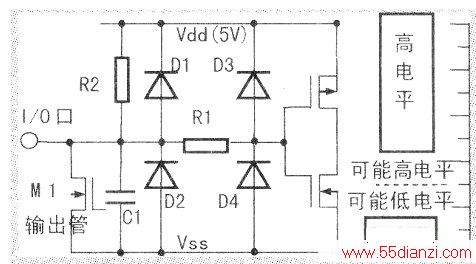

下图是51单片机的输入模型，如、89C51，89C52等。为了与TTL电路电平配合，51系列单片机单片机输入为TTL电平。 R2上拉约500μA，与TTL类似。由于M1的存在，一旦IO口设置为输出并输出低电平，外接按钮开关接电源显然是不合适的。
本文关键字：集成电路 单片机 模型 数字电路，电子学习 - 基础知识 - 数字电路
