在数字系统中，特别是在计算机中都需具有运算功能，而比较两个数A和B的大小就是一种简单的运算。根据比较的结果决定下一步的操作。具有这种功能的电路称为数值比较器。
(1)一位数值比较器

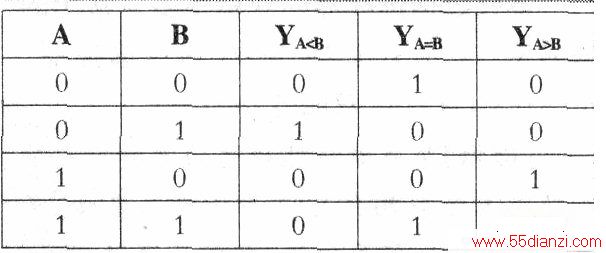

当对两个一位二进制数A和B进行比较时，数值比较器的比较结果有三种情况，A<B、A=B和A>B。其比较关系见下表。
显然，YA＜B=A(的反)B，YA=B=AB(的反)+AB，YA＞B=AB(的反)。

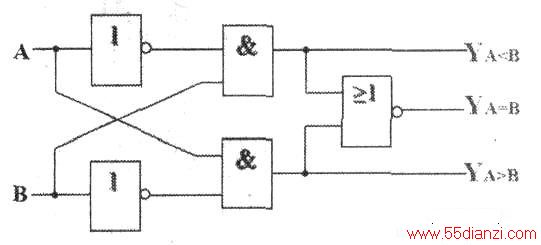

根据上述关系式可画出一位数值比较器的逻辑电路如下图所示。
(2)集成数值比较器
常用的集成数值比较器的型号有4位数值比较器74LS85，8位数值比较器74LS521，8位数值比较器，OC输出74LS518等。下面将通过对74LS85的分析，让大家对此类集成逻辑器件的使用方法有一些了解。
在进行多位数值的比较时，先比较两个数值的最高位，当其不相等时，即可得到比较结果。当其相等时，再进行次高位的比较，不相等时，即得到比较结果。相等时，再进行下一位比较，……直到得出比较结果。
74LS85是一个16脚的集成逻辑器件，其管脚排列如下图所示，除了两个四位二进制数的输入端和三个比较结果的输出端外，增加了三个低位的比较结果的输入端，用作比较器“扩展”比较位数。74LS85的输入和输出均为高电平有效。
两个74LS85芯片构成八位数值比较器时，可将低位的输出端和高位的比较输入端对应相连，高位芯片的输出端作为整个八位比较器的比较结果输出端。
