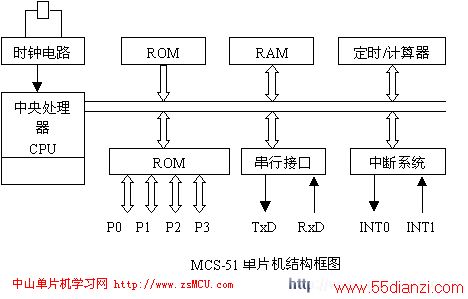

从图中我们可以看出，在51 单片机 内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在一个51单片机的内部包含了这么多的东西。
对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在 单片机 中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表
符号
地址
功能介绍
B
F0H
B寄存器
ACC
E0H
累加器
PSW
D0H
程序状态字
IP
B8H
中断优先级控制寄存器
P3
B0H
P3口锁存器
IE
A8H
中断允许控制寄存器
P2
A0H
P2口锁存器
SBUF
99H
串行口锁存器
SCON
98H
串行口控制寄存器
P1
90H
P1口锁存器
TH1
8DH
定时器/计数器1（高8位）
TH0
8CH
定时器/计数器1（低8位）
TL1
8BH
定时器/计数器0（高8位）
TL0
8AH
定时器/计数器0（低8位）
TMOD
89H
定时器/计数器方式控制寄存器
TCON
88H
定时器/计数器控制寄存器
DPH
83H
数据地址指针（高8位）
DPL
82H
数据地址指针（低8位）
SP
81H
堆栈指针
P0
80H
P0口锁存器
PCON
87H
电源控制寄存器
下面，我们介绍一下几个常用的SFR。
1、ACC---是累加器，通常用A表示。
这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器。
在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。它的各位功能请看下表：
D7
D6
D5
D4
D3
D2
D1
D0
CY
AC
F0
RS1
RS0
OV
P
下面我们逐一介绍各位的用途
CY：进位标志。8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。这样就没事了。有进、借位，CY＝1；无进、借位，CY＝0
例：78H+97H（01111000+10010111）
AC：辅助进、借位(高半字节与低半字节间的进、借位)。
例：57H+3AH（01010111+00111010）F0：用户标志位，由用户（编程人员）决定什么时候用，什么时候不用。
RS1、RS0：工作寄存器组选择位。这个我们已知了。
0V：溢出标志位。运算结果按补码运算理解。有溢出，OV=1；无溢出，OV＝0。什么是溢出我们后面的章节会讲到。
P：奇偶校验位：它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。若为奇数，则P=1，否则为0。 运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。
例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。
4、P0、P1、P2、P3------这个我们已经知道，是四个并行输入/输出口的寄存器。它里面的内容对应着管脚的输出。
5、IE-----中断充许寄存器
按位寻址，地址：A8H
B7
B6
B5
B4
B3
B2
B1
B0
EA
-
ET2
ES
ET1
EX1
ET0
EX0
EA （IE.7）：EA=0时，所有中断禁止（即不产生中断）
EA=1时，各中断的产生由个别的允许位决定
- （IE.6）：保留
ET2（IE.5）：定时2溢出中断充许（8052用）
ES （IE.4）：串行口中断充许（ES=1充许，ES=0禁止）
ET1（IE.3）：定时1中断充许
EX1（IE.2）：外中断INT1中断充许
ET0（IE.1）：定时器0中断充许
EX0（IE.0）：外部中断INT0的中断允许
7、IP-----中断优先级控制寄存器
按位寻址，地址位B8H
6、指针寄存器
（1）程序计数器PC
指明即将执行的下一条指令的地址，16位，寻址64KB范围，
复位时PC = 0000H
（2）堆栈指针SP
指明栈顶元素的地址，8位，可软件设置初值，复位时SP = 07H
（3）数据指针DPTR
@R0、@R1、@DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。 DPTR = DPH + DPL。可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。 分成DPL(低8位)和DPH(高8位)两个寄存器。用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。
7、定时/计数器
（1） 定时器方式寄存器：TMOD
（2） 定时器控制寄存器：TCON
（3） 计数寄存器：TH0、TL0；TH1、TL1。可用于设定计数初值。
8052/8032增设专用寄存器
（1） 定时器2控制寄存器T2CON；控制、设置工作方式。
（2） 计数寄存器：TH2、TL2
（3） 定时器2捕获/重装载寄存器：RCAP2H、RCAP2L
存放自动重装载到TH2、TL2的数据
