我的SNMP网管板使用了RTL8019AS 10M ISA网卡芯片接入以太网。选它的好处是：NE2000兼容，软件移植性好；接口简单不用转换芯片如PCI-ISA桥；价格便宜2.1$/片(我的购入价为22元RMB/片)；带宽充裕(针对51)；较长一段时间内不会停产。8019有3种配置模式：跳线方式、即插即用P&P方式、串行Flash配置方式。为了节省成本，我去掉了9346而使用X5045作为闪盘存储MAC地址和其他可配置信息。P&P模式用在PC机中，这里用不上。只剩下跳线配置模式可用，它的电路设计参考REALTEK提供的DEMO板图纸。一天时间就可以完成，相对来说硬件设计比较简单。
与这部分硬件相对应的软件是网卡驱动。所谓驱动程序是指一组子程序，它们屏蔽了底层硬件处理细节，同时向上层软件提供硬件无关接口。驱动程序可以写成子程序嵌入到应用程序里(如DOS下的I/O端口操作和ISR)，也可以放在动态链接库里，用到的时候再动态调入以便节省内存。在WIN98中，为了使V86、WIN16、WIN32三种模式的应用程序共存，提出了虚拟机的概念，在CPU的配合下，系统工作在保护模式，OS接管了I/O、中断、内存访问，应用程序不能直接访问硬件。这样提高了系统可靠性和兼容性，也带来了软件编程复杂的问题。任何网卡驱动都要按VXD或WDM模式编写，对于硬件一侧要处理虚拟机操作、总线协议(如ISA、PCI)、即插即用、电源管理；上层软件一侧要实现NDIS规范。因此在WIN98下实现网卡驱动是一件相当复杂的事情。
我这里说的驱动程序特指实模式下的一组硬件芯片驱动子程序。从程序员的角度看，8019工作流程非常简单，驱动程序将要发送的数据包按指定格式写入芯片并启动发送命令，8019会自动把数据包转换成物理帧格式在物理信道上传输。反之，8019收到物理信号后将其还原成数据，按指定格式存放在芯片RAM中以便主机程序取用。简言之就是8019完成数据包和电信号之间的相互转换：数据包<===>电信号。以太网协议由芯片硬件自动完成，对程序员透明。驱动程序有3种功能：芯片初始化、收包、发包。

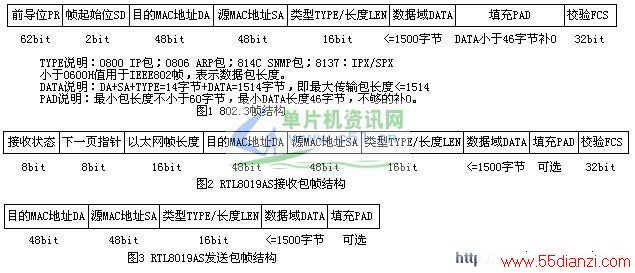

以太网协议不止一种，我用的是802.3。它的帧结构如图1所示。物理信道上的收发操作均使用这个帧格式。其中，前导序列、帧起始位、CRC校验由硬件自动添加/删除，与上层软件无关。值得注意的是，收到的数据包格式并不是802.3帧的真子集，而是如图2所示。明显地，8019自动添加了“接收状态、下一页指针、以太网帧长度(以字节为单位)”三个数据成员(共4字节)。这些数据成员的引入方便了驱动程序的设计，体现了软硬件互相配合协同工作的设计思路。当然，发送数据包的格式是802.3帧的真子集，如图3所示。
有了收发包的格式，如何发送和接收数据包呢？如图4所示，先将待发送的数据包存入芯片RAM，给出发送缓冲区首地址和数据包长度(写入TPSR、TBCR0,1)，启动发送命令(CR=0x3E)即可实现8019发送功能。8019会自动按以太网协议完成发送并将结果写入状态寄存器。如图5所示，接收缓冲区构成一个循环FIFO队列，PSTART、PSTOP两个寄存器限定了循环队列的开始和结束页，CURR为写入指针，受芯片控制，BNRY为读出指针，由主机程序控制。根据CURR==BNRY 1?可以判断是否收到新的数据包，新收到的数据包按图2格式存于以CURR指出的地址为首址的RAM中。当CURR==BNRY时芯片停止接收数据包。如果做过FPGA设计，用过VHDL，可以想象到硬件芯片的工作原理。此处，设计2个8bit寄存器和一个2输入比较器，当收到数据包时，接收状态机根据当前状态和比较器结果决定下一个状态，如果CURR=BNRY，进入停收状态；反之，CURR按模增1。8019数据手册没有给出硬件状态机实现方法，说明也很简略，往往要通过作实验的方法推理出工作过程。比如，ISR寄存器不只和中断有关，当接收缓冲溢出时，如果不清ISR(写入FFH)，芯片将一直停止接收。在流量较大时溢出经常发生，此时不清ISR，就会导致网卡芯片死机。
