简单廉价的无线话筒电路

　　该话筒调谐在88—108MHz调频波段，发射距离30米左右，可用任何调频收音机接收，且收到的声音清晰悦耳，无杂波干扰，对本地调频电台也无影响。
　　

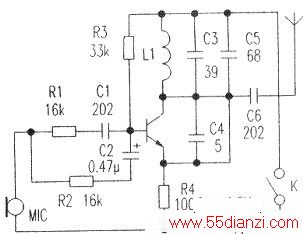

　　根据该机实物，画出了其电路图如下图所示。
　　
　　电路工作原理
　　
　　声音通过话筒经R1、C1；R2、C2构成的高、低频阻容滤波器耦台到三极管的基极。由于三极管的正反馈放大作用，L1、C3构成的高频振荡器的高频信号经C4等效反馈到三极管基极。两信号一同被三极管混频形成高频FM载波(88—108MHz)，经C6传输到天线，由天线向周围空间发射FM信号。
　　
　　微调L1线圈的间隙，可改变FM调频波的频率值。使用时，在88—108MHz之间可任意选取FM的接收频电。
　　
　　元件L1的选取
　　
　　用巾0.6mm，漆包线在普通圆珠笔心上绕4圈，三极管用C9018高频小功率管，其他元器件按图中参数标识即可。
