此计数器的全部元器件安装在一块8.5cm×8.5cm印刷电路板上，计数器用数码管显示数字，能自动进行光电输入或人工手动输入，能清零，能加减计数。

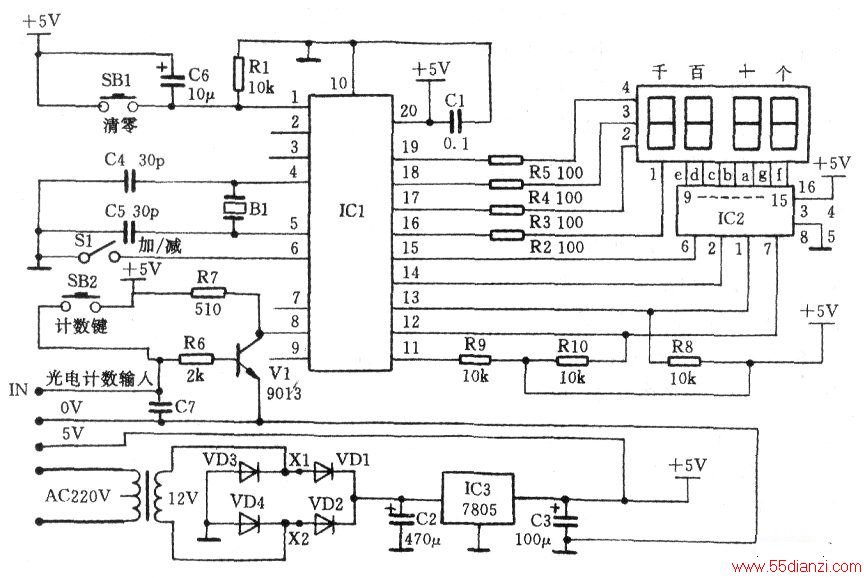

电路如下图所示，IC1用AT89C2051，作者编制了计数器程序写入AT89C2051中。电源由AC220V经变压器Tl降压、二极管Vl-V4整流、IC3稳压成5V作为整机电源使用。SB1、SB2为按键，按SB1计数器清零、作开始计数准备。SB2是人工输入键，按一下输入一个数，按的次数在计数器上由数码显示出来。开关Sl控制加减计数，平时Sl断、计数器进行加计数，开关Sl按下时接通、计数器进行减计数。IN点是计数器的光电输入端，每输入一个脉冲计数器计一个数。电子计数器可向外界提供+5V直流电源给外接光电输入开关使用。
晶体管Vl和电阻R6、R7组成高阻抗输入电路，输入的脉冲信号经Vl倒相后送到IC1的第8脚，C4，C5和Bl同IC1构成高稳定振荡电路、作为电路的工作基准，IC1的第12-19脚控制数码显示，其中12-15脚控制IC2的四个输入端，16-19控制数码管的四个公共电压端，IC2用译码驱动电路CD4511，将IC1输出的BCD码译成七位码，直接驱动数码管的七段电极。数码管采用扫描驱动方式，四个数码管相同的七段电极并联，在IC1和IC2的共同驱动下四个数码管按编好的程序发光和计数，数码管用共阴数码管。电阻R2-R5限流用，电阻R9-Rl0给IC1提供工作电压。电阻Rl和电容C6给IC1提供开机复位电压。电容C7抗干扰用，C7的大小视输入信号频率的高低可以调整。

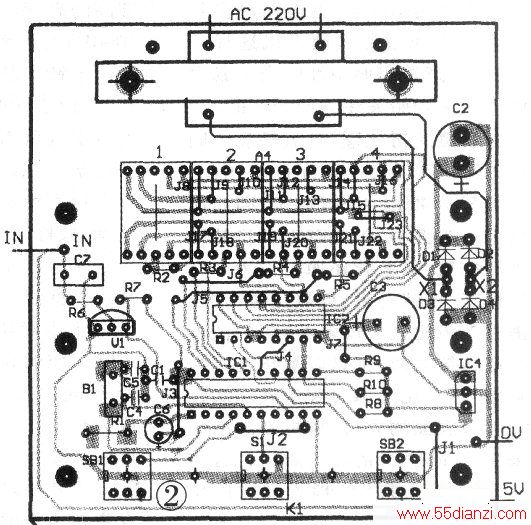

此电路和电子定时器电路一样，已装成整机广泛使用。印刷电路板见下图。
