使用一块四运放集成电路附加一块自制湿度传感器，用低廉的价格自制一台能在设定湿度下报警，又能驱动电压表显示湿度值的电子仪器。
温度传感器的制作：市售湿度传感器价格高且不易购买。湿度传感器种类多，其中最容易制作的属高分子湿度传感器(HPR)，制法如下：取一块环氧单面铜箔板，面积约为10×15mm2;，制成梳状电极，如右图所示，最好能再进行表面镀金处理。梳状电极也可利用废旧电子计算器和按键式电话机按键印刷板中梳状电报部分，它们都已经过镀金处理，可避免湿敏膜与电极之间的化学反应。然后在梳状电极上刷一薄层市售化学胶水，待阴干后再刷第二层、第三层。这样，湿敏膜就制成了。湿敏薄膜不要放在太阳下晒或灯泡烘烤，由于化学胶水也是一种高分子材料，而且对温度十分敏感，只能阴干。至此，高分子薄膜湿度传感器即可投入使用。

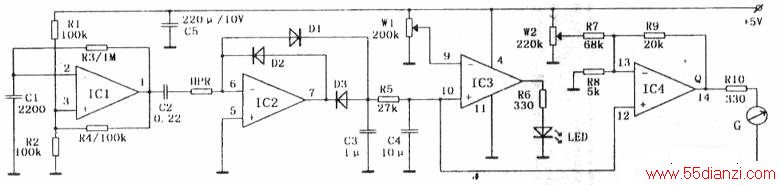

湿度计及湿度报警器电路：电原理图如下图。用四集成运算放大器LM324中IC1产生频率约1kHz的方波，方波信号通过C2连接湿度传感器HPR，再输入至由IC2和D1～D3构成的对数变换电路，使输出电压随相对湿度增加而升高。由于电压幅度小，不能直接驱动报警电路。
可用数字电压表测出IC2输出端P点对地电压与相对湿度的对应关系来确定当前湿度值，要推动普通式动圈式电表，须增加一级放大，这里用IC4接成同相放大器，放大倍数由R9与R8决定。比值选择可根据电压表量程来确定。IC4输出端Q点经限流电阻Rl0接电压表G，图示电路可推动量程5v的电压来。电压表G的相对湿度指示值可根据干湿温度计标定。W2为起始电压调节电位器。
湿度报警仪原理：IC3为电压比较器，P点电压经R5、C4抗干扰滤波电路，送人IC3同相输入端，IC3反相输入端接电位器W1的滑动接头，调节W1使接在输出端的发光二极管LED刚好不发光，然后用嘴对湿度传感器哈气，增加环境湿度，将在1～2秒内发光报警，适当选择Wl位置，当环境相对湿度升到某值时立即发光报警。也可以接入蜂鸣器发出声音报警。如果要求相对湿度降低到某值时报警，这时只需将IC3的同相端10与反相⑨的接线对调即可。可用7805三端稳压器供电。
