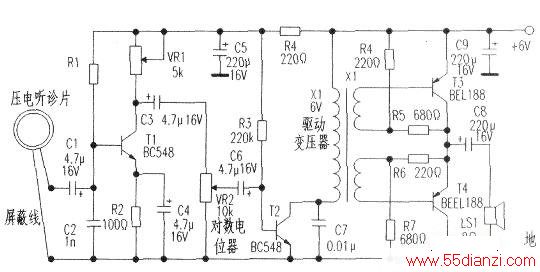

这款简单、廉价的心跳监视器见下图。它采用常用元器件，以压电蜂鸣器的压电极作为传惑听诊片，使用非常方便。
使用时将听诊片用手掌按压在心脏区的肌肉表面，使心脏脉搏声转变成相应的电信号，这些电信号由晶体管T1组成的电压放大器放大后经驱动级T2耦合至由T3、T4组成的功率放大级，最后由扬声器LS1将放大后的电信号传回声音。
图中由两只BEL188硅功率管组成功率放大级，也可以用AG188/128锗功率管代替硅管，代替时应将220Ω和680Ω电阻分别换成47Ω和1kΩ电阻。
