振威C-5单通道楼宇对讲系统提供了两种电锁连接方式供用户选择:功率开锁和信号开锁

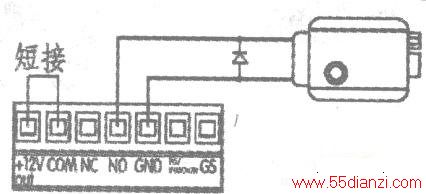

1)功率开锁工作原理:当主机开锁时,主机上继电器吸合,主机接口【COM】和【NO】接通,开锁电流由【+12Vout】接口至【COM】再到【NO】,最后流过电控锁线圈至【CND】(接地端)形成回路,将电锁打开。接线方法如下图所示。

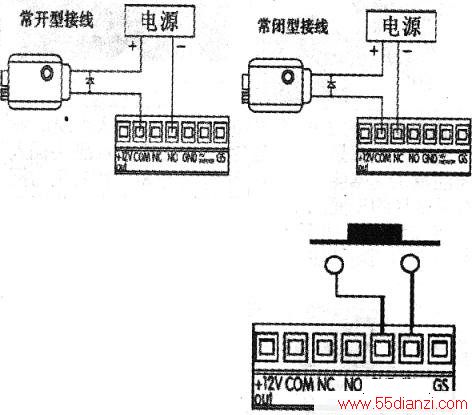

2)信号开锁
工作原理:当主机开锁时,主机上继电器吸合,外接电源电流由正极至主机至电控锁线圈.再经COM、NO(NC)端流回外接开锁电源地,形成回路,将电控锁打开,接线如上图所示。
【注】此种开锁方式需外接12V电源进行供电。※门内按键开锁(仅适用具备此功能的主机)工作原理:在门内通过按键开锁,其接线方法如下图所示,此接线无极性。
