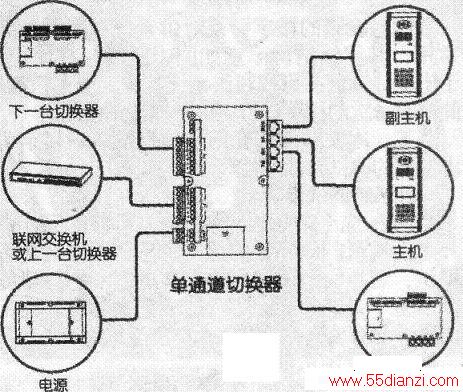

振威C-5单通道楼宇对讲系统切换器接线图见下图:
1)副主机的接线方法和主机的接线方法相同。 2)联网的最后一台切换器的“上行”接线柱LA、LB之间必须加接一个120Ω的电阻,“下行”端口全部悬空。 3)进行电源接线时,PS端口悬空。
