带信息发布的楼宇可视对讲系统在高档小区颇为常用，其网络结构示意如下图所示。在使用中，对于出现故障的的可视对讲系统，由于非单机操作，故此都有一定的程序进行调试才能正常使用。
要让一小区智能化系统稳定、可靠的运行，离不开产品质量的保障，但另一个重要因素就是系统的调试，若系统调试过程中存在疏忽，则有可能会给今后整个系统的稳定运行造成重大隐患。由于此系统属于安防系统，故调试人员责任重大。

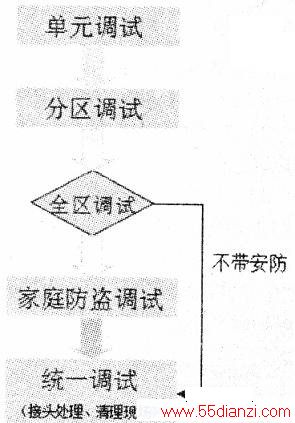

整个系统调试前，调试人员必须具备各种资料、详细了解系统的组成及走线情况等，单元住户防盗系统（红外门黼磁等）装好后，应先将各防区屏蔽（断开探头线，将分机每个防区用2.2kΩ电阻并接），避免触发报警而影响单元内及联网的调试工作。建议按下图流程严谨有序地进行：
1．单元内调试
单元内所有设备安装好之后，先检查系统总线有否短路，特别是电源线。若基本正常，才通电。上电后，从门口主机呼叫住户，如果分机不振铃，应检查主机至分机的第2号线——数据线；若分机振铃正常，但出现对话声音小或无声，则应检查第3号线一声音线；若分机以上两种情况正常，但无图像或效果差，则应从视频线或视频分配器人手。方法：通电后，用万用表测量主机各端口电压是否正常（可参照附表）。若与参考电压不符，则说明机器或线路存在问题；这时应从两方面考虑，一是主机本身故障，二是外部线路或分机故障（可通过切断法判断主机或是主机外围线路问题）。
例：当系统供电正常，但门口主机呼叫任何一分机均呼不通（所呼分机不振铃）。此时分析可能是呼叫时，系统中第2号线（数据线）上无主机的发码信号。呼叫瞬间用万用表2.5V挡测数据线对地电压。若无脉冲，说明第2号线（数据线）对地短路、或主机本身收发码电路故障，这时可将第2号线（数据线）与主机断开，在呼叫瞬间再测主机2号接线端。若有脉冲，则说明为线路或分机问题。为进一步确定，将2号线复原后，可在中间层将该层以上部分断开，再呼所接分机；若正常，则说明故障出在被断开的部分。通过这种方法直至查到故障源为止。其它问题均可通过上述方法来解决，或可通过替换直接确定问题所在。
注：如果在单元楼内高度图像有轻微重影时，可以视频线未端加一个200Ω左右的电阻。
2．联网调试
小区应将每个单元与管理机网络连接进行调试．直至全部通过。在调试过程中，主要调试以下方面：
(1)数据传输调试：
要调试好一个系统，首先必须保持数据信号在整个线路中传输通畅。若数据通讯不稳定，则将影响声音、图像的调试，从而制约整系统的调试进度。
所以能否解决数据传输问题成了系统调试的首要问题。下面谈谈保证数据稳定传输的几个基本条件：
1)系统单元主干线中的数据线匹配问题：数据线平时为0V，主机呼分机瞬间0.3V左右脉冲，整个数据线对地电阻应保持在30—50Ω左右较稳定，此阻值可通过门口主机背后拨动开关组的第6位开关来调整。
2)周围环境：垂直干线必须用屏蔽线，且远离电力线、动力等等：
(2)声音调试：主机能呼通分机后，此时再调声音系统。
(3)图像调试：
整个单元数据传送、通话均正常时，再调试图像。图像调试跟数据传输调试基本一致，即单元调好后，最后统一调试，每单元与管理机连接图像正常。
在实际调试过程中，应以以上几点为依据。有针对性地解决各种问题。
(4)信息发布调试：
1)网络方式：要求网线做成交叉网线。由于交换机具有反转功能，把网线做成一头568A（白绿、绿、白橙、蓝、白蓝、橙、白棕、棕），另一头568B（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）。把现场所有交换机通上电源，使用后台电脑控制操作软件查看该小区的所有主机控制器是否在线，对于不在线的主机控制器进行相应的检查。如网线是否做好，交换机、主机控制器是否通上电源或设备的问题。另外还有由于交换机到主机控制器的网线距离超过100米，或网线质量问题需要在其中间增加一个交换机，即解决。在后台计算机安装本公司的数字社区软件及相关的设置（详细见软件安装说明），安装好软件进行对每个单元进行发送信息，同时查看对应单元的信息。在查看信息时，分机能收到新的信息，不能查看，请检查主机是否带信息发布功能。
2)系统统一调试所有系统分别调试完毕后，可将整个系统统一调试一遍。调试完后，将正常使用时的各项参数作好记录，以便今后维护提供参考依据。
清理现场：调试完毕后，将线路各接线头上锡再接人配线架，保证线路美观、整齐。最好在各线头处作好标记（记录该线的定义）。
