电子灭蚊灯原理分析

   电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。
　　一、基本结构

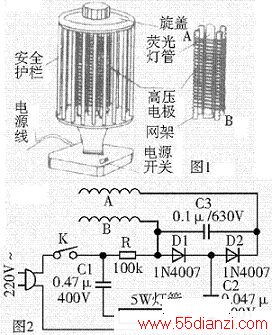

   典型的电子灭蚊灯外部结构如图1所示。由灯架组件和底座两部分组成。灯架组件包括荧光灯管、高压电极、网架和安全护栏。荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。
　　二、工作原理
　　电子灭蚊灯的典型电路原理如图2所示。图中C1的作用主要是降压，以延长灯管的使用寿命。二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。
　　通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。
　　
