电子抢答器

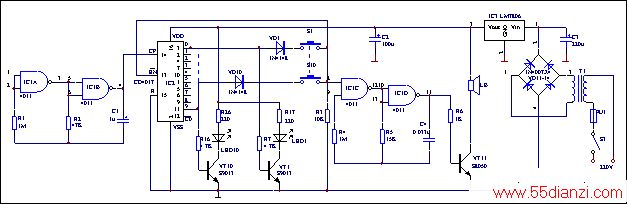

     本抢答器由一只CD4017和一只CD4011数字集成电路为核心组成，见图1，其中，CD4011组成两个多偕振荡电路，一个为脉冲分配器CD4017提供计数脉冲，另一个作声音信号发生器用。CD4017在电路中作抢答判决元件，前级计数脉冲接在其上沿触发端CP端，平时其使能端EN通过电阻R4接地，CD4017处于计数状态，其输出端Y0~Y9不断轮流输出高电平，与其相连的发光指示灯被点亮，由于设计时计数脉冲频率较高，各发光管都快速闪烁发光，发光较暗。电路中，抢答器的按钮开关接在发声电路与CD4017的各输出端之间，平时，由于CD4011的C门输入端接地，该发声电路不工作，当按下任一个按钮开关后，电阻R3上的电位上升为高电平，发声电路工作，喇叭发出约500Hz的声音信号。与此同时，CD4017的使能端EN也成为高电平，使其停止计数，被按钮按下的一端保持高电平不变，该端所接发光二极管持续发光，其余发光二极管不再发光，由于一但按钮按下后，只有被按下的输出端保持为高电平，其余都为底电平，因此，以后再按下的按钮均不再起作用，由此作出抢答判决。

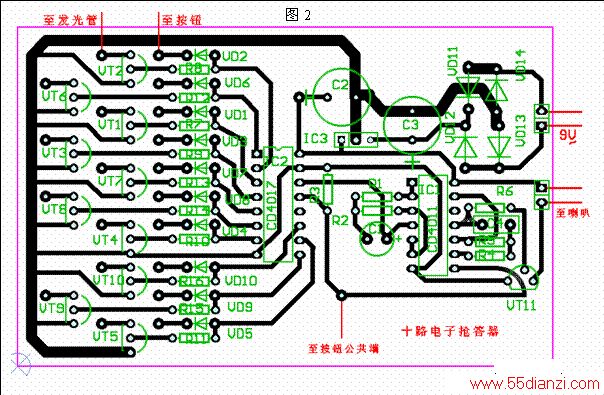

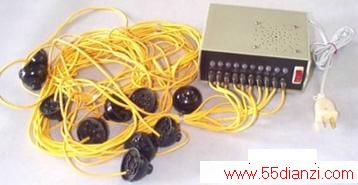

    本电路对元件无特殊要求，所有指示用发光二极管都可用6V小灯泡代替，发光效果会更好一些，此时串连的电阻应去掉。按钮开关的选用要注意可靠性检验，有些按钮开关结构简单，按下后接触不良，不能可靠导通，这会给抢答造成不公，不能使用。所有按钮不要直接焊接在电路上，应将其先用单声道插座将连接线引出，接在面板上，按钮开关用较长的线连接，另一头接在单声道插头上，使用时，将按钮插头插入面板上的按钮插座上即可，这样便于携带和保管。电路的印刷电路板见图2，安装完成后的抢答器见图3。

    使用时，先将按钮插头插入面板的对应插座中，然后开启电源开关，随后即可进行抢答操作，注意的是，抢先的一方在未得到主持人认可时，不要松开按钮，否则抢先无效，主持人在听到音响后，通过抢答器面板上的发光灯，就可判断出抢先的一方。

图3



图1
