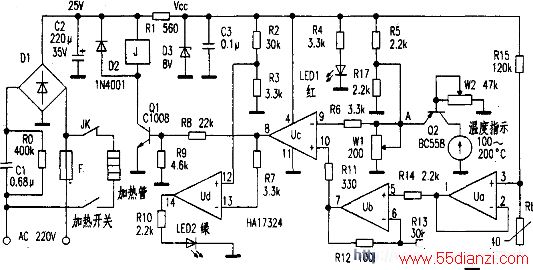

依据实物测绘的电路如图所示.
元件序号为笔者标注.该温控电路主要由四运放集成块HA17324及其外围元件构成,其中Ua为电压跟随器,Ub为同相输入放大器,Uc、Ud为电压比较器.温度检测元件RI为热敏二极管,紧贴于胶辊,其阻值随温度升高而减小.
工件原理
简述220V交流电压经电容C1降压、D1整流、C2滤波后输出约25V电压,经R1限流、D3稳压后得到温控电路所需的8V工作电压VCC.红色LED1为电源指示.胶辊温度较低时Rt阻值很大,Vcc电压经R15、R16、Rt串联分压后,Ua③脚的输入电压信号较高,并经Ub放大后,⑦脚输出使Uc⑩脚电压大于⑨脚,导致⑧脚输出高电平.该电压一路经R8使Q1饱和导通,继电器J得电,JK闭合.此时只要按下加热开关,加热管便开始对胶辊加热.另一路经R7加至Ud 13脚,由于该脚电压大于12脚,使14脚输出低电平,温度指示灯LED2不亮.随着胶辊温度升高,ua③脚电位逐渐下降,使Uc⑩脚电压也下降.当⑩脚电压小于⑨脚设定值时,⑧脚输出低电平,使Q1截止,JK断开,LED2点亮,指示温度已达到要求.
W1、W2、Q2等用于胶辊温度的设定.Q2的e-C间等效电阻与温度指示表串联后分别与W1、R6并联.再与R5串联分压后得到A点电压.
该电压越低,Uc⑨脚电压也越低,⑩脚电压升高至大于⑨脚的持续时间越长,加热时间越长,温度设定值越高.其中W1为粗调旋钮,W2为微调旋钮(位于面板上),可在100℃~200℃间设定温度值.增大W2会使Q2导通电流减小,e-c极间等效电阻增大,A点电压升高,从而使加热时间缩短,温度示值减小.该电路与220V电源之间没有隔离措施,检修时要注意防止触电.
