小区的水塔式供水系统

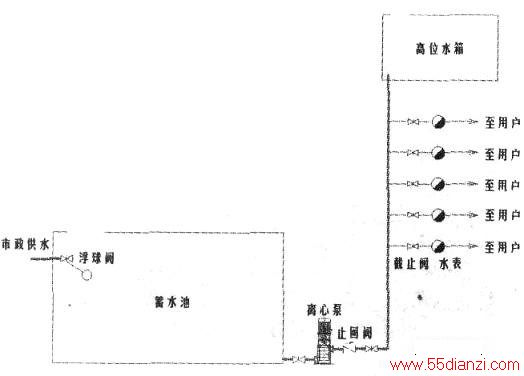

　　八十年代以前小区，主要是高位水箱（即水塔）式供水系统，见下图所示。
　　
　　图中，市政的供水管接到蓄水池中，由浮球阀控制，自动保持蓄水池水量蓄满。然后用合适扬程的离心水泵将水加压送至楼顶的高位水箱（或水塔）中，用户用水时，依靠高位水箱（或水塔）中水的静压供水。
　　
　　早年，这种依靠自然高势能形式的供水系统，不但相对较节能，水压稳定，而且可以节省钢材，不需要复杂的工艺技术，当然也就很少有自动化电控。最简单的控制方法是：每天由管理员观察高位水箱的浮漂标志，水量不足时，人工合上水泵的闸刀开关，灌满水后拉闸停泵。今天，这种高位水箱供水的方式已经见不到了。如果有这种高位水箱供水设备需要自动电控，则可以用简单的继电器电路实现。

　　
　　水位的检测推荐使用浮球开关，安装比较简便。
　　
　　它是由一个塑料浮子和一个套在线缆上的重锤组成，浮子内部装有一个滚球和～个小型行程开关，当液位升降变化时，浮子相应上翘或下垂，内部的滚球滚动，碰触行程开关，发出接通或断开信号。实践证明，这是一种性能优良的液位开关，甚至可以在污水泥浆中长期稳定地工作。
　　
　　电控电路见下图所示，图中，QF为断路器、KM为接触器、FR为保护用的热继电器。浮球开关的接法是：蓄水池浮球开关在浮起至满水位时接通，当高位水箱中的水量降至下限时，高位水箱浮球开关下垂，开关接通接触器KM的线圈，接触器吸合，水泵运转，向高位水箱补充水量。当水位升至上限时，高位水箱浮球开关浮起切断，接触器失电释放，水泵停止。如果蓄水池水量不足，水位降至下限时，蓄水池浮球开关将下垂，浮球开关切断接触器的控制回路，水泵保护停机，等待蓄水充足后重新启动。
