WNS0-5-0-7-Y(Q)蒸汽燃油锅炉自动控制电路原理分析

　　蒸汽燃油锅炉WNS0.5-0.7-Y（Q）（以下简称油炉）是一种具有高度危险性的压力容器。因此其自动控制电路具备了多级可靠的保护功能。

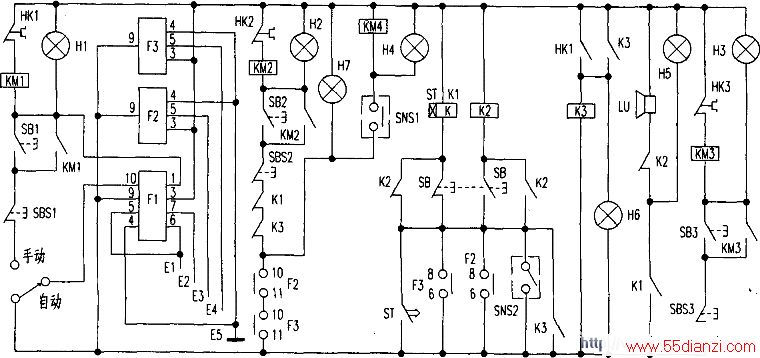

　　自动控制电路的工作原理
　　
　　油炉的水位检测探针E1～E5自上而下成梯度排列于炉膛内的水位连通位置，当电源合闸后，开始炉膛无水，El至E5均不导通。液位继电器F1、F2、F3成静止状态，其内部常闭接点1和10、6和8接通，常开接点10和11断开。补水接触器KM1得电吸合，切断燃油接触器KM2并LU报警，当水位上升到E3时，F2、F3液位继电器接通，其内部接点6和8断开，10和11接通，时间继电器STKl断电。报警器LU停止报警，此时F1状态不变，补水泵继续上水。此时燃烧接触器控制电路中K1、K3、F2、F3的控制接点均已接通，其开关控制SNSl、F2、F3也接通。

　　启动SB2燃烧器便可在压力控制开关SNSl作用下实现自动燃烧控制。

　　当水位上升到El时，液位继电器F1接通。

　　常闭接点1和10断开，补水泵停止上水。由此实现自动上水功能。

　　随着蒸汽的大量输出，水位会逐渐下降。当降低到E2时，由于F1内部在自锁状态。6和8接点连通，故F1状态不变，补水泵不启动。一旦水位下降脱离E2时，Fl释放，内部接点1和lO接通，补水泵上水，实现自动补水功能。

　　如果F1失控自动补水停止。水位持续下降，当达到E3以下时，时间继电器STK得电工作（由于F2释放内部接点6和8接通）。同时切断主回路燃烧。接触器KM4的控制电源和接通报警电路LU报警。万一出现F2和STKl都失控（或F3和STK都失控也一样），水位继续下降，超过E4警戒水位时，F3释放，其串接在燃烧接触器控制回路中的接点10和11照样可以切断燃烧器的电源，起到断电保护作用。另外为防止压力控制开关SNSl失控，设置了最高压力控制器SNS2串接在时间继电器STKl控制回路中，起到超压断电报警保护作用。由于保护功能完备，措施得当，所以使用多年来一直正常。没有发生过一起危险事故。
