电气原理
JT-6-6型推焦机平煤系统的电气部分，其控制系统主要由美国莫迪康公司的984-685型PLC及继电器组成。
JT-6-6型推焦机能够实现一次性对位后进行取门、推焦、平煤、清门、清框等一系列工作，还可以利用刮板机将头尾焦处理到余焦斗中。该设备的运行控制均可在操作室进行。控制元件采用PLC可编程控制器，执行元件由液压系统及交流电动机等来配合完成该部分的机械动作。

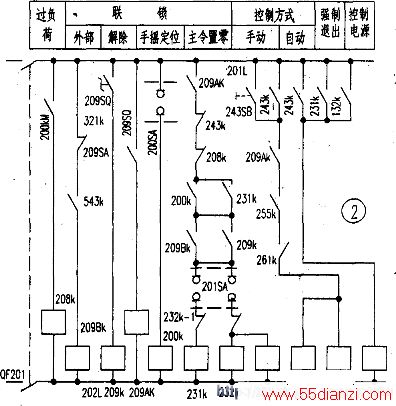

1、联锁条件控制电路的联锁部分：
（1）走行停止（321K）。（2）平煤接槽在前限位置（543）。（3）平煤杆手摇装置在定位置（209SQ）闭合。（4）平煤主令控制器在零位置（200SA）200K吸合。
2、动作过程

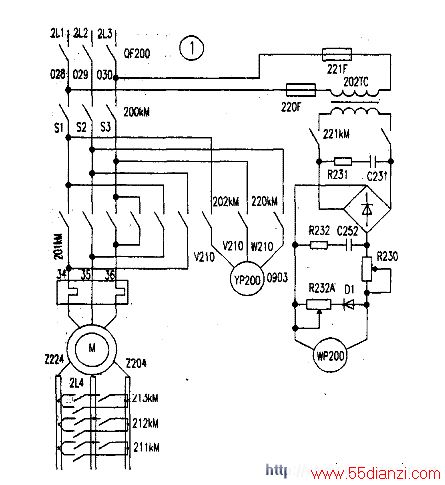

以上条件满足后，控制方式开关在手动位置时231K线圈得电吸合，在自动位置时232K线圈得电吸合，控制电源210KM线圈得电吸合。主电源电路得电，为，下一步平煤机的正常运行打下基础。电路见图1～图5。

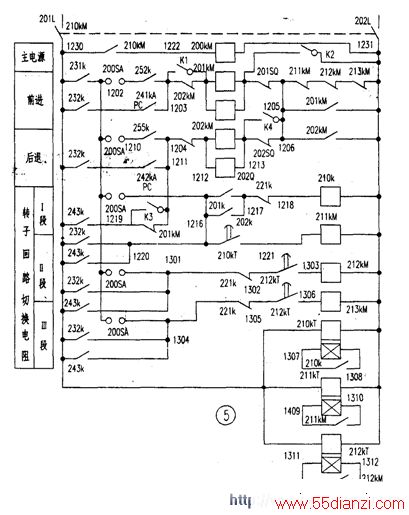

主令控制位置“5”时：210K线圈得电吸合。210K的常开触头闭合，210KT线圈得电吸合后，210KT的常开触头经延时后闭合，211KM线圈得电吸合。此时：（1）211KM主触头闭合切除第一段电阻；（2）211KM常闭触点断开（串在正反转中，若无电阻串在转子回路中时电机不能启动运行）；（3）211KM常开触点闭合，使211KT线圈得电吸合，经延时常开触点闭合，212KM线圈得电。此时：1）211KM主触头闭合切除第二段电阻；2）211KM常闭触点断开（功能同上）；3）211KM常开触点闭合，使212KT线圈得电吸合→经延时常开触点闭合→213KM线圈得电吸合，213KM主触头闭合切除第三段电阻。至此平煤电机M200的限流电阻经短接切除，全压启动运行。

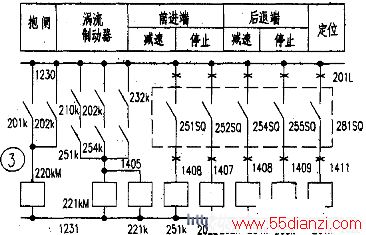

当运行到前进减速端位置时，行程控制器中的触点251SQ闭合，251K线圈得电吸合→251K常开触头闭合→221K及221KM线圈得电吸合，使221K常闭触头断开，将减电阻电路重新加入到电机转子回路中；使221KM主触头闭合给涡流制动器加入电源，经整流后加在涡流制动器的两端，使涡流制动器工作。平煤电机M200这时缓慢运行至前进端停止位置时，行程控制器的252SQ的触头断开，252K线圈失电，252K常开触头断开正向运行的接触器，201KM线圈失电主触头断开，电机M200停止运转，201KM各触点复位，201K各触点也同时复位，抱闸制动器同时作用将闸轮抱死。
反向运转时，202KM线圈得电吸合后：（1）202KM辅助常闭触头先断开与前进201KM互锁；（2）202KM辅助常开触头闭合自锁；（3）202KM主触头闭合。此时平煤电机M200反向启动运行。与此同时，202K线圈得电吸台，使抱闸打开，为涡流制动器的加入提供条件，为反向平煤减电阻提供条件。
主令控制器在位置“5”时减电阻原理同上（略）。
当反向全压运转至后退端减速位置时254SQ闭合，（行程控制器内）254K线圈得电吸合，其常开触头闭合→221KM、221K线圈得电吸合：（1）221KM主触头闭合、涡流制动器投入工作；（2）22lK的常闭触头开，将电阻重新拉入转子回路中。
电机缓慢运行至后退端停止位置时，（行程控制器内）255SQ触头断开，255K线圈失电，255K常开触头断开，此时：（1）201KM线圈失电，202KM主触头断开，其他触头复位，电机停止运行；（2）202K线圈失电，各触头复位，抱闸制动器抱死闸轮，这时主令拉回到零位置，等待下一个平煤周期的循环操作。
3、自动运行方式
当方式开关201SA在自动位置时，232K-1、232-2的线圈得电吸合，控制电源210KM线圈得电吸合，主触头闭合，主电路得电，为自动运行状态打下基础。

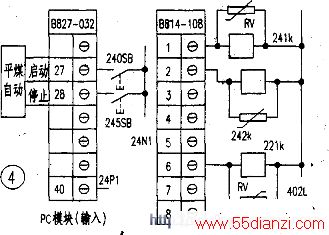

当按下平煤启动按钮240SB时，输入启动信号进入模拟量输入模块，经PLC内部设定的用户使用程序按平煤3次长杆（长距离）、2次短杆（平煤短杆距离运行）的程序执行一个周期，执行完毕后平煤杆自动停止在后端既定位置。
启动过程如下：按下平煤启动按钮240SB后，经PLC内部处理使输出模块B814～108②端有输出。使241K线圈得电吸合。
241K的常开触头闭合，201KM线圈得电，201KM的主触头闭合使电机得电正常运行（241K的触头相当于主令控制器200SA的作用）。当运行到前进端减速时，形成控制器251SQ触点闭合、251K线圈得电。涡流制动器加入，在运行前进端停止时期252SQ触点断开，252K线圈失电，201KM线圈失电断开，电机停转延时一秒后反向运行。
