晶闸管过电流保护

　　由于半导体器件体积小、热容量小，特别像晶闸管这类高电压、大电流的功率器件，结温必须受到严格的控制。当晶闸管中流过大于额定值的电流时，热量来不及散发，使得结温迅速升高，最终将导致结层被烧坏。
　　
　　产生过电流的原因是多种多样的，例如，变流装置本身晶闸管损坏，触发电路发生故障，控制系统发生故障，以及交流电源电压过高、过低或缺相，负载过载或短路，相邻设备故障影响等。
　　
　　晶闸管过电流保护方法最常用的是快速熔断器。由于普通熔断器的熔断特性动作太慢，在熔断器尚未熔断之前晶闸管已被烧坏，所以不能用来保护晶闸管。快速熔断器由于熔断时间极短，因此可以用来保护晶闸管。
　　
　　(1)对于第一类过流，即整流桥内部原因引起的过流，以及逆变器负载回路接地时，可以采用第一种保护措施，最常见的就是接入快速熔断器的方式。如下图所示。快速熔断器的接入方式共有三种。

　　
　　除了快速熔断器外，还有其他的过流保护方法，如过电流继电器、过负荷继电器、直流快速断路器等。过电流继电器常和门极断开装置安装在一起，动作快，经1～2 ms就可以使断路器跳闸，其信号由交流侧的电流互感器取得。当发生换相故障时，有可能使断路器动作，而快速熔断器并不烧坏。过负荷继电器是热动型继电器，安装在交流侧进线端．用于进线晶闸管过负荷的热保护。直流快速熔断器，它应先于快速熔断器和晶闸管动作，以避免经常更换快速熔断器，从而降低运行费用。
　　

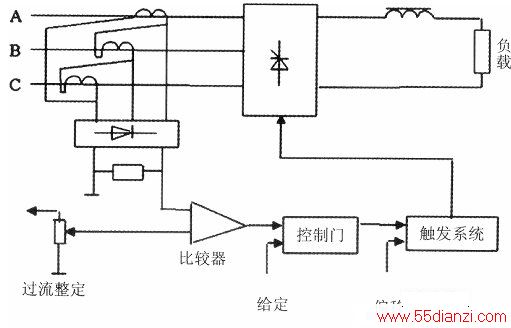

　　(2)对于第二类过流，即整流桥负载外电路发生短路而引起的过电流，可采用电子电路进行保护。常见的电子保护原理图如下图所示。
