压敏电阻器一双向晶闸管过压保护电路图

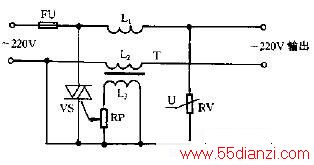

 图:压敏电阻器一双向晶闸管过压保护电路

 该过压保护电路如图所示。在220V市电工常时，通过零序电流互感器T初级线圈L1、L2的电流大小相等、方向相反，这两个电流的向量和为零，互感器T次级绕组L3中无电流流过，双向晶闸管VS得不到触发信号而处于截止状态。当电源电压过高时，压敏电阻器RV击穿放电，破坏了原电路的平衡状态，认中有感应电压输出，由电位器RP1检出的信号便会触发双向晶刊管饱和导通，致使流过保险丝FU的电流剧增而使其很快熔断，从而达到过压保护的目的。
    电路中双向晶闸管的额定电流应大于保险丝的熔断电流，其耐压应大于300V。压敏电阻器应选用标称值为360V的氧化锌压敏电阻器，它的击穿电压为260V。
