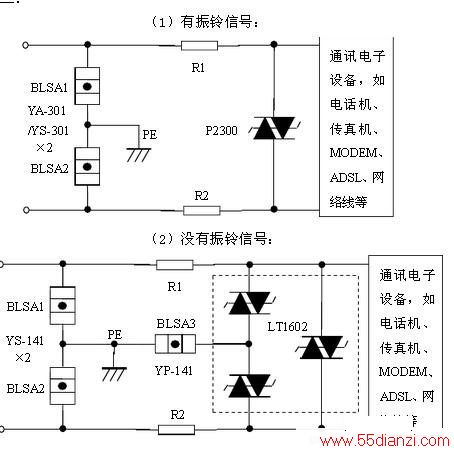

电路如下图所示:
说明:
①在埋地电缆引入或其它浪涌电流较小的场合使用。
②R1、R2可以用普通金属氧化膜电阻(3.6~5.1Ω),也可以用冷态电阻相当的正温度系数热敏电阻(如:自恢复保险丝:LP60-010/030,LB180(U))。
③使用电压低(≤100V)的半导体过压保护器时,必须如图所示在接地端串联玻璃放电管(BLSA3);当使用电压高于100V的半导体过压保护器时可以不串联玻璃放电管。
