IGBT功率耗散、峰值功率能力的估算及电阻类型

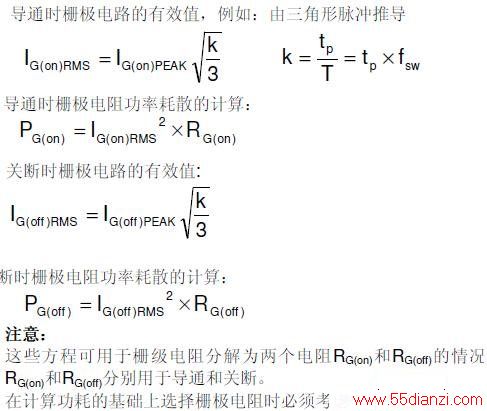

栅极电阻功率损失的估计

　　运行期间，栅极电阻不得不承受连续的脉冲流。因此，栅极电阻必须具有一定的峰值功率能力。确定该能力的一个可行的方法是计算脉冲负载功率和电阻数据表中用于连续脉冲负载的图表。

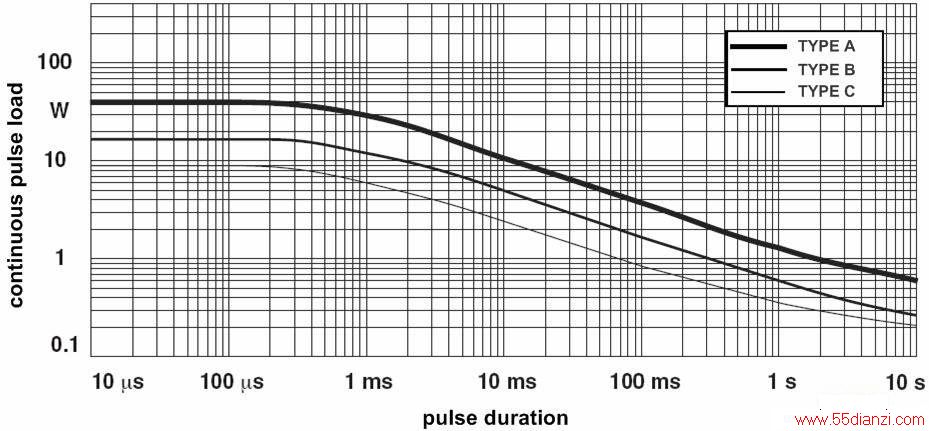

连续脉冲负载=f(tp)

脉冲负载的估计

　　为了能够经受住应用中出现的大负载，栅极电阻必须满足一定的性能要求并具有一定的特性。下表给出了栅极电阻的主要特性，并列举了一些适合作为栅极电阻的电阻。

　　栅极电阻的特性
