分立器件标准封装
点击数:7557 次 录入时间:03-04 11:43:36 整理:http://www.55dianzi.com 器件命名及常用参数
外形图
封装形式
外形尺寸mm
SOD-723
1.00*0.60*0.53
SOD-523
1.20*0.80*0.60
SOD-323
1.70*1.30*0.85
SOD-123
2.70*1.60*1.10
SOT-143
SOT-523
1.60*0.80*0.75
SOT-363/SOT26
2.10*1.25*0.96
SOT-353/SOT25
2.10*1.25*0.96
SOT343
2.10*1.25*0.96
SOT-323
2.10*1.25*0.96
SOT-23
2.90*1.30*1.00
SOT23-3L
2.92*1.60*1.10
SOT23-5L
2.92*1.60*1.10
SOT23-6L
2.92*1.60*1.10
SOT-89
4.50*2.45*1.50
`SOT-89-3L
4.50*2.45*1.50
`SOT-89-5L
4.50*2.45*1.50
`SOT-89-6L
4.50*2.45*1.50
SOT-223
6.30*3.56*1.60
TO-92
4.50*4.50*3.50
TO-92S-2L
4.00*3.16*1.52
TO-92S-3L
4.00*3.16*1.52
TO-92L
4.90*8.00*3.90
TO-92MOD
6.00*8.60*4.90
TO-94
5.13*3.60*1.60
TO-126
7.60*10.80*2.70
TO-126B
8.00*11.00*3.20
TO-126C
8.00*11.00*3.20
TO-251
6.50*5.50*2.30
TO-252-2L
6.50*5.50*2.30
TO-252-3L
6.50*5.50*2.30
TO-252-5L
6.50*5.50*2.30
TO-263-2L
10.16*8.70*4.57

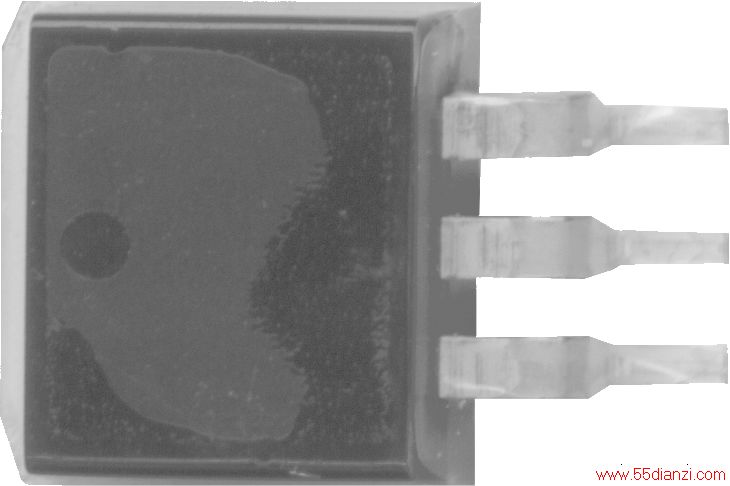

TO-263-3L
10.16*8.70*4.57
TO-263-5L
10.00*8.40*4.57
TO-220-2L
10.16*8.70*4.57
[1] [2] 下一页
