电磁炉需要同步振荡电路保持IGBT驱动信号和LC谐振电路的同步，使其能够稳定的工作。对电磁炉中的同步振荡电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如下图所示。
电磁炉中的同步振荡电路的结构形式有很多，比较常见的有两种：一种是包含有锅质检测功能的同步振荡电路；另一种则是不含锅质检测功能的同步振荡电路。

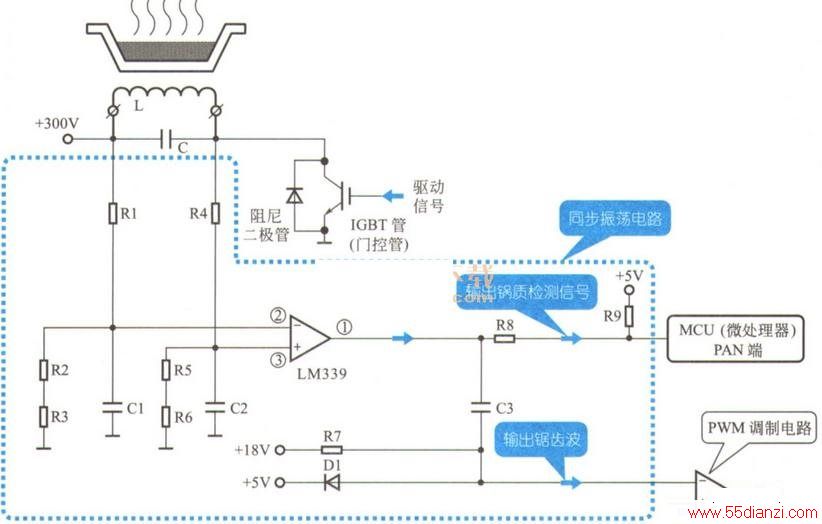

（1）如下图所示为典型含有锅质检测功能的同步振荡电路，该电路是由一个电压比较器构成，通过对炉盘线圈L输入端与输出端的电压，进行比较，从而得到控制电磁炉的同步信号和锅质检测信号。

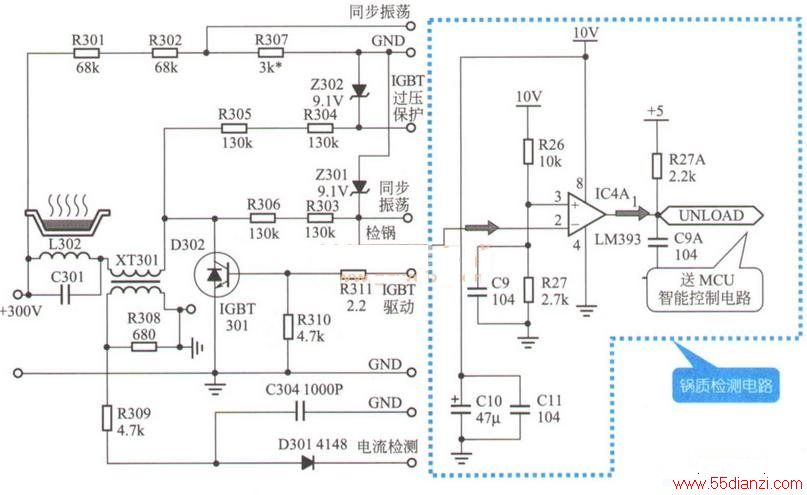

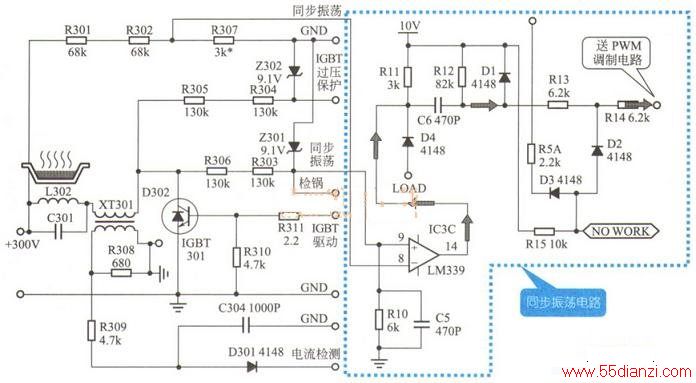

（2）如下图所示为典型不含锅质检测功能的同步振荡电路，该电磁炉另有锅质检测电路，分别由2个电压比较器构成，也是通过对炉盘线圈L输入端与输出端的电压进行比较，从而控制电磁炉的同步信号。
通过图纸查找到电磁炉的同步振荡电路之后，按照图纸上的标识，就可以在电磁炉电路板上找到相应的元器件，从而找到同步振荡电路。
电磁炉中常用的电压比较器有2种，分别为LM339和LM393。其中LM339内部有4个相同的电压比较器，因此又被称为四电压比较器；而LM393内部有2个形同的电压比较器，因此又被称为双电压比较器。
