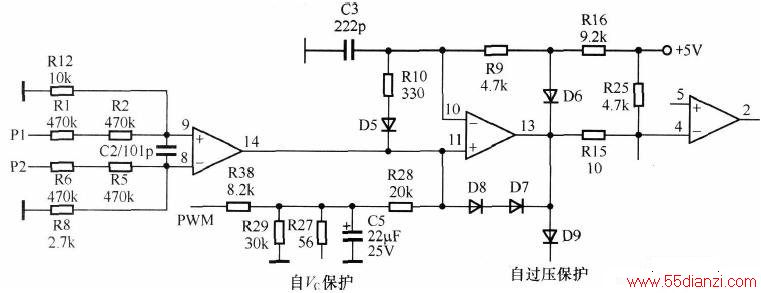

下图为半球CL-180D电磁炉同步电路原理图。
加热线圈盘的上端电压经电阻R1、R2和R12分压后加到电压比较器的⑨脚(同相输入端)；加热线圈盘的下端电压经电阻R5、R6和电阻R8分压后接电压比较器的⑧脚(反相输入端)。电磁炉在正常工作时，电压比较器的14脚(输出端)输出一系列随功率变化的方波信号，方波信号直接接到电压比较器的11脚(同相输入端)，以调制脉宽调制电压信号，也就是功率电平，从而产生同步功率电平驱动电压信号，该驱动信号经电阻R15送至电压比较器的④脚(反相输入端)，与电压比较器的⑤脚(同相输入端)所接的一固定电平进行比较放大后，获得一组驱动电压信号，该驱动电压信号送至驱动输出级，经驱动输出级放大后，获得IGBT的驱动电压信号，使IGBT在不同功率下同步地导通、截止。
