荧光灯电子镇流器工作原理

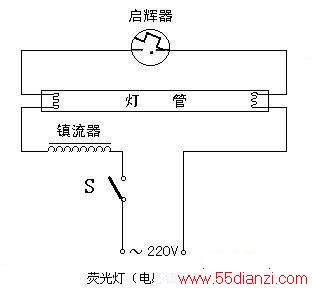

　　（1）电感镇流器是在硅钢片上缠绕多匝铜线，利用线圈的自感现象工作的。课本中日光灯的电路如下图所示。

　　
　　工作过程：
　　
　　闭合开关S，在回路中，电压加在灯管与启辉器两端，由于没达到日光灯汞蒸气的击穿导电电压（日光灯击穿电压在400V左右，大于市电220V；工作电压100V左右，小于市电220V），日光灯此时并未导电发光；但启辉器内氖气在此电压下发生辉光放电，发热后使动触片伸展与静触片接触导电，由于温度减低，动触片收缩而与静触片分开；在分开瞬间，镇流器线圈由于自感现象，产生很大的自感电动势，加上电源220V，达到400多伏使日光灯汞蒸气击穿导电。日光灯导电发光后，镇流器分担一部分电压，使日光灯电压维持在100V左右而正常发光。
　　
　　电感镇流器的作用是：启动时，提供瞬间高压；工作时，相当于与日光灯串联的负载，限制电路电流，即起到镇流作用。
　　

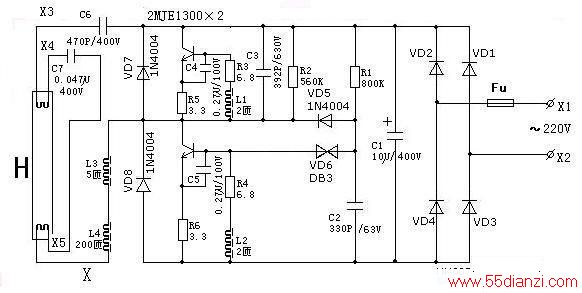

　　（2）电子镇流器中也有线圈，也利用线圈的自感现象进行工作。但由于其产生高压及镇流的原理不同，所以它的电路结构不同、原理不同。荧光灯电子镇流器的电路如下图所示。
　　
　　工作过程：
　　
　　交流电源220V经二极管VD1～VD4作桥式镇流后，在电容器C1上得到约280V直流电压。直流电源一路经R2、L3、L4、灯管H的上下灯丝、C6对C7充电。在此充电过程中，灯丝经电流被加热；另一路经R1对C2充电。当C2上充电电压达到双向二极管VD6的转折电压（26～40V）时，VD6转折导通，给开关功率管V2的基极一个正向触发脉冲，使V2导通。V2导通后，C7所充电压通过日光灯管的下灯丝、L4、L3、V2、R6、C2、R1、C6，在灯管的上灯丝形成放电，同时VD6截止。由于L1、L2、L3、L4是绕在同一个磁环上，并且从接线极上确保了V2导通则V1截止，所以放电过程结束瞬间，L1、L2感应电压极性会突然反向并形成正反馈，使电路反转，即V1由原来的截止状态变成导通，V2则由导通变成截止。于是，直流电源就经V1、R5、L3、L4、上下灯丝及C6对C7充电。与此同时，R1再次向C2充电。当C2两端电压达到VD6的转折电压时，V2再次导通，如此周而复始，形成串联谐振，当启辉电压高达300～400V，使灯管点燃。灯管点燃后，由于串联谐振回路失谐，灯管两端电压则降为正常工作电压。
