荧光灯电子镇流器工作原理及电路图

荧光灯电子镇流器工作原理及电路图

点击数:7189 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   电子技术

荧光灯电子镇流器电路

该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。电路中,电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成;高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成;LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。接通电源,交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后,为高频振荡器提供300V左右的直流工作电压。在刚接通电源的瞬间,V1和V2中某只晶体管优先导通,在高频变压器T2的藕合和反馈作用下,V1和V2交替导通与截止,使高频振荡电路进人自激振荡状态,并通过L和C6为EL提供启辉电压。当C7两端电压达到EL的放电电压时,EL启辉点亮。

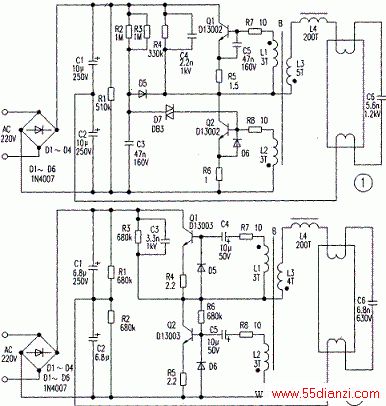

荧光灯电子镇流器电路图:电子镇流器具有体积小、重量轻、适应电源电压</a>范围宽、启动快、不闪烁、效率高等优点,因而得到广泛应用。市电经整流后,由分压、滤波得到左右的电源。在图电源经对充电,当两端电压达到后,导通,正偏导通,经振荡变压器耦合,当由导通变为截止时,则由截止变为导通。这样交替工作形成振荡状态。振荡信号经升压输出使L4组成的串联谐振电路谐振,产生较高的谐振电压使灯管燃亮。在图中:电源经充电,当充电达到左右时导通,其余跟图电路一样就不再重复,很是有意思。

荧光灯电子镇流器电路图
