方便实用的电话延时灯

　　人们晚上睡觉接电话要摸黑开灯，很不方便。
　　
　　本电话延时灯在来话时自动点亮，可持续点亮3分钟，如果通话时间长，只需按一下按钮就可继续为你照明。平时还可当床头灯使用。光控电路可使白天有电话来灯不亮，方便实用。
　　

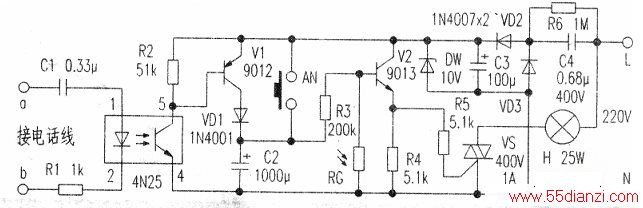

　　电路如图所示，平时电话外线a、b之间有48V的直流电压，由于电容C1隔直流，所以4N25光电耦合器不工作，三极管V1、V2均截止，可控硅Vs无触发信号不导通。当有人打电话振铃时，外线48V的直流电压由电信局的交换机交换成交流90V、25Hz的铃流信号，经电容C1耦合、R1限流后使光电耦台器4N25工作，V1导通，对电容C2充电，V2电导通，Vs获得触发电压而导通，灯点亮。当拿起话筒通话时，铃流信号终止，a、b之间只有8V电压，4N25停止工作，V1截止。
　　
　　夜间RG的阻值很大，故C2通过R3、V2的be结和R4放电，继续给V2提供偏流，可维持灯H持续点亮3分钟。如果3分钟内通话未完，可按一下AN，使灯持续点亮。光敏电阻RG在白天受光阻值变小，对V2基极的分流作用大，电路不工作，而在夜里RG光敏电阻阻值变大，电路工作。本电路要求RG的暗阻在2MΩ以上，亮阻在5kΩ以下。安装时要注意使RG只能对白天的自然光感光，不能对灯H的光感光。
　　
　　夜间无电话来时，按一下AN，灯H会点亮，因而也可作床头灯使用。
