方便实用的分时定时器

　　有些城市为鼓励市民在深夜时多用电而推出分时用电计费措施。
　　

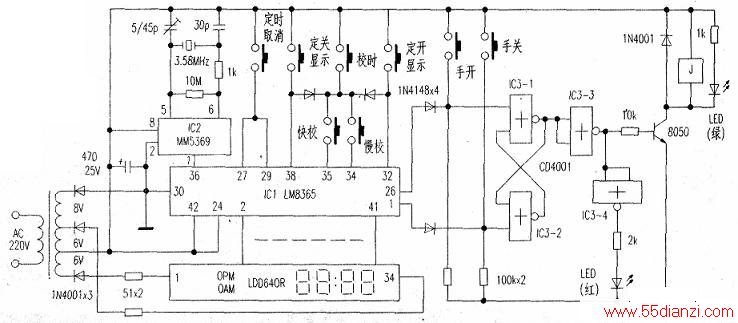

　　分时计费对家庭中用电量大的电器，如电热淋浴器、洗碗机等的用电有利，下面介绍的分时定时器能使大功率电器在深夜优惠用电时段自动工作而不必人工操作，其定时精度高，电路见图。
　　
　　图中IC1是石英钟电路LM8365．它有二次定时输出，用来触发RS触发器控制后续电路工作。IC2和晶振组成时基电路，向石英钟电路提供精确的60Hz计时脉冲。
　　
　　LM8365的接线与其常规用法基本相间，通过按校时及快校、慢校三键，可使其正常走时。设定定时时间时，先按下定开显示键，然届按快校或慢校键即可将定时开时间调在下午10:00。届时IC1的26脚会输出高电平，使IC3-1与IC3-2组成的RS触发器翻转输出低电平，经IC3-3反榴后使晶体管导通，继电器J吸合，用电器通电工作，绿色LED点亮作工作指示。
　　
　　再按下定关显示键，并按快校或慢校键即可将定时关时间调在上午6:00，届时IC1①脚会输出高电平，使RS触发器再次翻转，继而晶体管截止，继电器J释放，用电器断电不工作，绿龟LED熄灭，红色LED点亮作断电指示。
　　
　　以上是时钟正常走时及定时时间设定步骤，如平时需用电器工作，可按手开或手关键来实现，很方便。如不需定时，只要按一下定时取消键即可。
　　
　　图中与LM8365相配的显示屏型号为LDD640R，它有2个共阴输出脚，其中①脚控制时个位及其左边字符的显示，（34）脚则控制冒号及其右边字符的显示，由市电的正负两半周电压来交替控制左右两边显示，因变化频率为50Hz，故肉眼观看与固定显示相同，但功耗降低了一半。继电器型号为T90—T92，可选工作电压为12V，触点容量为30A/240V的那一种。采用此种继电器最大控制功率可达7kW，且不像可控硅那样还需加散热片。
