一款简单而实用的恒湿控制装置

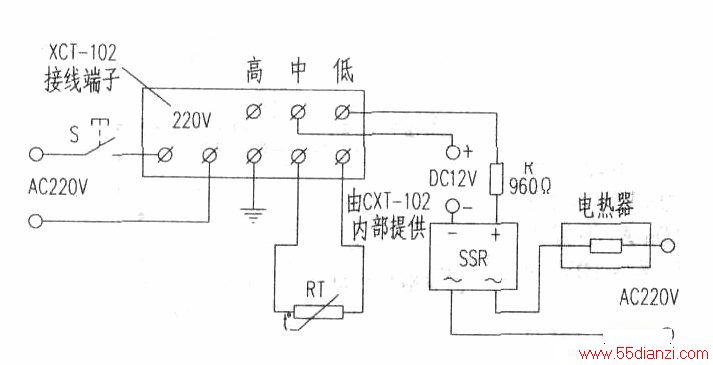

　　在农村的栽培、养殖和孵化等场合常需使用恒温控制装置，附图所示是恒温装景使用的一种简单的控制电路，图中XCT-102型温度指示调节仪作测温和控制部件，固态继电器SSR作执行部件。

　　通过XCT-102设定所需的恒温值后接通电源开关S，当铂电阻RT(安装在电热器旁，与XCT-102配套使用，分度号Ptl00）感知的温度低于设定值时，XCT-102的接线端子“中”与“低”接通，SSR的输入端（+、-端）得电，输出端（～、～端）闭合，电热器通电升温：

　　当温度达到设定值时，端子“中”与“低”自动断开，SSR的输入端失电，输出端开路，电热器断电，进入恒温状态；一段时间后温度略降，端子“中”与“低”再度接通，电路重复上述工作过程，使温度恒定在设定值。

　　SSR可选用JG型，额定输出电压为交流220V，额定输出电流根据所用电热器的功率大小而选定。因SSR采用密闭封装，无机械触点，电路通、断时也无电弧产生。它的输入端和输出端通过红外光耦合，电气上完全隔离，因此安全可靠，使用寿命长。其输入端所需的直流驱动电压(DC12V)可由XCT-102内部现成的DC12V电源提供，按附图把端子“中”和SSR的“-”端分别接入XCT-102内的DC12V电源即可。
