集成电路构成的震荡电路(2)

集成电路构成的震荡电路(2)

点击数:7927 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   振荡-波形-信号电路
    二、触发器构成的震荡电路

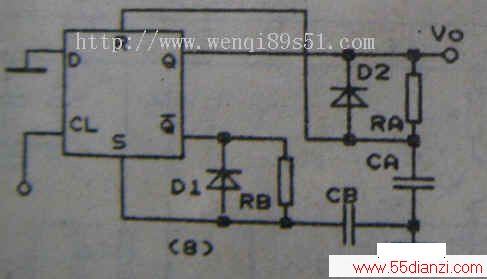

   1、图8是用COMS电路D触发器组成的占空比可调的脉冲发生器。
   设电路初始状态Q为低电平,/Q为高,/Q端通过RB对CB充电,使CB的端电压升高,当达到S的置位电平时,则/Q由高变低,Q端由低变高,CA开始被充电,CB通过RB并联的D1放电,当CA的电压达到R的复位电平时,则复位,Q的电平又回到原来的状态,完成一个震荡周期。

  如 输出脉冲从Q端输出,脉冲持续时间TA=0.7RACA;截止时间TB=0.7RBCB;可通过调节其数值而改变占空比.

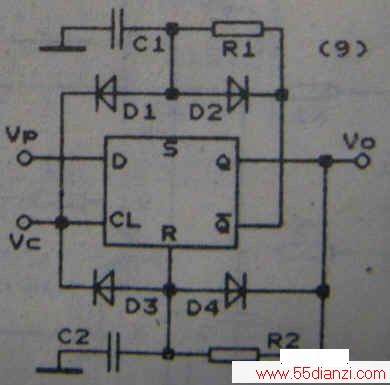

    2、图9是用D触发器组成的相位控制和占空比可调的多功能震荡器,具有起振和停振控制;VC为起振;VP为高时V0就为高,为低时V0就为低,原理和图8似。

   3、图10为用CD4528双单稳触发器构成的占空比和频率可调的多谐震荡器。

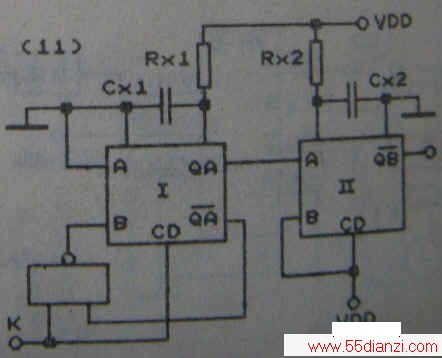

   4、图11为4528组成的键控震荡器,K为高时,震荡起振。

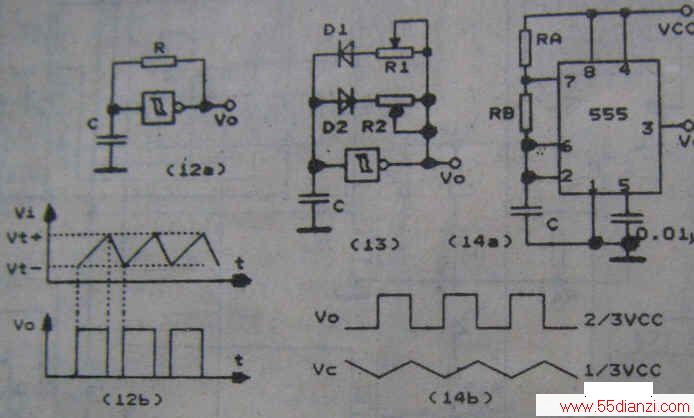

    5、图12、13为施密特触发器组成的震荡器,13为占空比可调的,原理网友自己参考上面的介绍理解。

       三、555集成电路构成的震荡器
       1、图14是用通用的555时基电路构成典型的振荡器。当电源接通时,VCC通过电阻RA和RB向电容C充电。当电容刚充电时,由于2脚处于零电平,所以输出端3脚是高电平,当电源经RA、RB向C充电直到VC大于2/3VCC时,输出由高变低,电路内部放电管导通,电容C经RB和放电管(7脚)放电,到VC小于1/3VCC时,输出又由低变高,C再次充电,如此周期重复,开成振荡,电路振荡周期T=0.7(RA+2RB)C,改变RA、RB可改变其振荡频率。

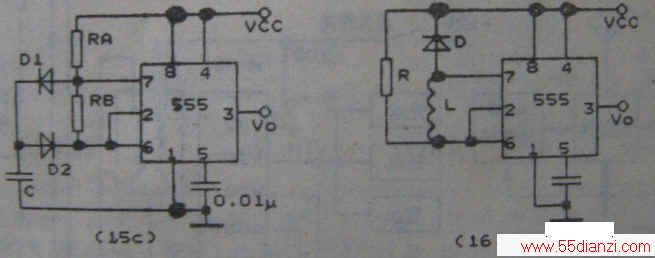

2、图15(a)-(c)是用555电路组成另一类振荡器。其原理与图14类同。图14中调节R、C的值,都可改变充放电时间,因此充放电的时间常数不能单独调整。在图15(a)-(c)中,设置了充放电引导二极管,充放电电阻RA、RB可以单独调节,在RA=RB的情况下,可以获得占空比为50%的方波。


       3、图16是555电路与外接电阻R和电感L组成的多谐振荡器,其振荡频率与R、L的值有关。通电瞬间,电感线圈L中的电流不能突变,IL=0,故2、6脚为“1”,3脚输出为“0”,电路内部放电管导通,L两端电压近似于电源电压,随着IL的增加,VL逐渐减小,即2、6脚的电位随之下降,降到1/3VCC时,输出由低变高,此时555的内放电管截止,IL将减小。2、6脚电位随IL的减小不断上升,上升到2/3VCC时,输出由高变低,振荡频率f与R成正比,与L成反比,在实际应用中一般调节R来改变振荡频率。

       四、其它集成电路构成的振荡电路
       1、图17是用TTL的数据选择器T570构成的多谐振荡器。T570四位二选一,每片有4位,每位有D0、D1两路数据输入端和一路输出端P,每片有一个选择控制端A和一个功能控制端S。图中,R、C组成积分延时环节,利用电容C的充放电来控制选择控制端A的电位VA,使其在门限电平VT2上下变化,从而实现电路不断自动翻转产生方波信号的输出目的,其振荡周期T=2RC。
       2、图18是用CMOS的模拟电子开关CC4066组成的振荡器。图中用二只电子开关构成正反馈电路,它的电路振荡比较稳定。振荡频率由阻容元件决定。当R1=R2,C1=C2时,电路产生方波,f=1/2RC
