功放机中环绕声道只是产生环回声场效果，功率设计得比较小，常采用中功率的音频功率放大集成电路，如LM1875、LM1876、LM3886、TDA2003/A、TDA7264/A等。这些中功率集成块的内部一般都带有过流、过压、过温保护电路，不用另没扬声器保护电路。

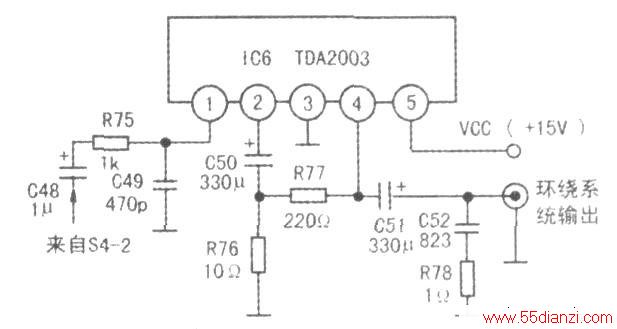

下图是中宝(ZBO)KB-18A环绕声道功率放大电路，它以功率放大集成电路TDA2003为核心，为OTL电路，采用单电源供电，其⑤脚接+15V。信号从C48、R75进入丁DA2003的①脚同相输入端，电路以同相放大器方式工作，经功率放大后，从④脚经输出电容C51输出。R77是负反馈电阻，与R76分压后，通过C50送到②脚的反相输入端。放大器的闭环增益通过R77、R76，C50组成的反馈网络设定。C52、R78组成扬声器阻抗补偿网络。
