变压器耦合放大器

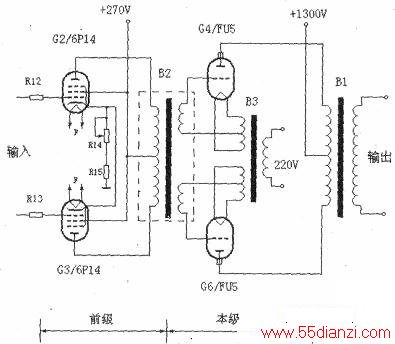

　　变压器耦合放大器电路如下图所示，该电路为GY2x275W有线广播机的部分电路，推动级与功放级之间是通过变压器B2耦合来传递信号的。前级的输出信号通过变压器耦合到本级的输入端，故叫做变压器耦合。变压器耦合的优点是：通过变压器的阻抗变换作用，使级与级之间达到阻抗匹配，以获得最大的功率增益，因此要求一定功率增益时，可以使用较少的级数：各级静态工作点彼此独立，设计和调试比较方便。但是，由于变压器具有励磁电感和漏感等电抗分量，所以它的带宽比较窄（一般在几百赫到10千赫，特制的宽带变压器除外）：此外体积大，笨重，价格也比较昂贵，因此，在小信号多级放大器中一般不采用这种耦合方式。但在输出负载阻抗需要变换并且尽可能提高输出功率的功率放大器中，通常采用变压器耦合电路。
