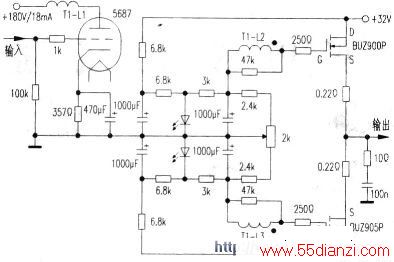

这是一款胆石混合式功放器。电路如附图所示，它用了一只5687电子管作前置电压放大；一只P沟道场效应管BUZ900P和一只N沟道场效应一管BUZ905P组成末级功放电路。前、后级之间采用了变压器耦合方式，变压器T1选用了英国Borae公司生产的优质C型铁心音频级间耦合变压器，耦合变压器的次级是两组对称的输出线圈绕组L2和L3，耦合过来的音频激励信号分别送到两只场效应功放管栅极。
为防止级间耦合变压器传输信号过程带来的自激现象，在场效应功放管栅极输入端串接一只250Ω的电阻（根据实际情况可调整至1.5kΩ），另外在耦合变压器次级两绕组上各并接一只47kΩ的电阻，用于抑制30kHz谐波频率点上80dB的峰值电压，同时起到减少变压器耦合的非线性失真、展宽频带的作用。
经测试，该功放器输出的音频在20kHz频点增益为0.5dB，下限频点14Hz处的增益为-1dB，频率响应14Hz～45kHz。失真度：在1w时，小于0.26％；在2W时，小于0.36％；在36W时，小于0.6％，电子管5687的屏流为18mA。
通过长时间聆听，感觉这款功放器在表现乐曲和人声方面，高音通透明亮，中音清晰如流水，低音反应低沉而有弹性，很有电子管和场效应管组合功放电路暖色调的特点。
