直接耦合放大器

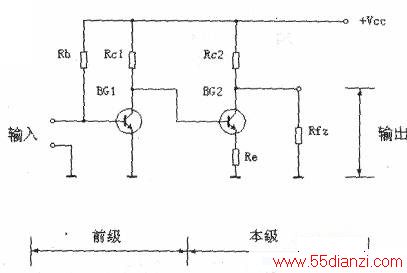

　　直接耦合放大器如下图所示，本级BG2的基极连接到前级BG1的集电极上，这种用导线直接传递信号的，所以叫做直接耦合。它的优点是：放大器中没有电抗元件，频率响应好，低频端可以延伸到直流；适用于线性集成电路：此外还有体积小．重量轻，使用元件少。缺点是：级与级之间是在阻抗严重失配的状态下工作的，不能获得最大的功率增益；由于BG1的集电极电位就是BG2的基极电位．BG1级的静态集电极的电压变化必将引起BG2级的静态基极电压的变化，因此级与级之间的静态工作点彼此相互牵制，设计和调试比较麻烦。但是这些缺点仅处于次要地位，在设计中通过补偿可以解决这些不足，所以在实际中广泛应用这种电路，尤其是在线性集成电路中应用很广。
