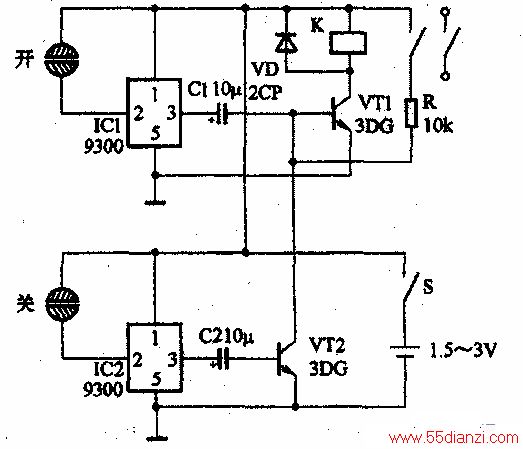

触摸开关电路如下图所示。音乐集成电路小印板上均不用外接晶体管VTO。电路图上半部分为“开”电路,当触摸“开”接触片时,IC1被触发,音乐信号正半周使开关管VT1导通,继电器K吸合,接点K1闭合,正电源经R给VT1提供偏流,电路自保。接点K2同时接通使负载工作。
