电阻桥触摸开关

　　图1所示的电阻桥触摸开关采用了LM339，LM339是一种四电压比较器(内部有4个完全相同的电压比较器)，该电路只应用了其中的一个，工作电压范围宽达2~32V。用手触摸靠得很近但不接触的双金属片时，LM339第2脚输出低电平信号，使发光二极管LED1导通发光。

图1

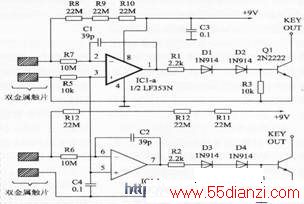

　　图2所示的电阻桥触摸开关和国1的不同之处，主要是采用了运算放大器LF353N，而不是电压比较器。LF353N是双运算放大器，该电路也只应用了其中的一个。触摸双金属片时，LF353N的第1脚输出低电平信号，使发光二极管LED1导通发光。

图2

　　图3和图2不同之处就是触摸双金属片时，LF353N的第1脚输出高电平电压，使发光二极管LEDI导通发光。

图3

　　图4是专为业余无线电CW电报应用所设计的电键控制电路。

图4
