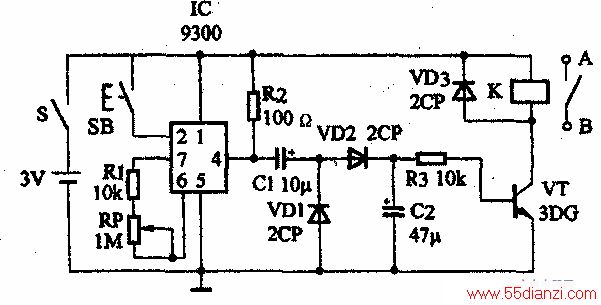

暗房曝光定时器电路如下图所示。可提供数秒至数分钟的定时控制。按一下启动按钮SB触发音乐集成电路后，音乐信号经整流、滤波为一直流电压，使开关管VT导通，继电器K吸合，负载工作。一曲终了，VT因失去偏置电压而截止，K释放，负载停止工作。
调节RP可改变音乐节奏，亦即调节了定时时间。
VD3为保护二极管，防止VT截止瞬间被继电器线圈的反压击穿。将继电器接点A、B端串入放大机(或印相机)电源回路即可实现自动定时控制。音乐集成电路小印板上不用外接电阻R0。
